VMME - VERIN PIED MACHINE - CHARGE MOYENNE ANGLE 4°

VMME - VERIN PIED MACHINE - CHARGE MOYENNE ANGLE 4°

Tigre

VMME

VERIN PIED MACHINE
CHARGE MOYENNE ANGLE 4°
Description

  • Filetage : M12, M16, M20
  • Ajustage et mise à niveau hauteur
  • Base acier appui direct, forme ronde avec 2 allonges
  • 1 passage d'ancrage au sol, passage diamètre 12,5 mm
  • Option : appui amortisseur antidérapant, insonorisant, etc
  • Version NB : caoutchouc noir NBR Shore 70
  • Tige articulée inclinaison angle maxi 4 degrés sur verticale

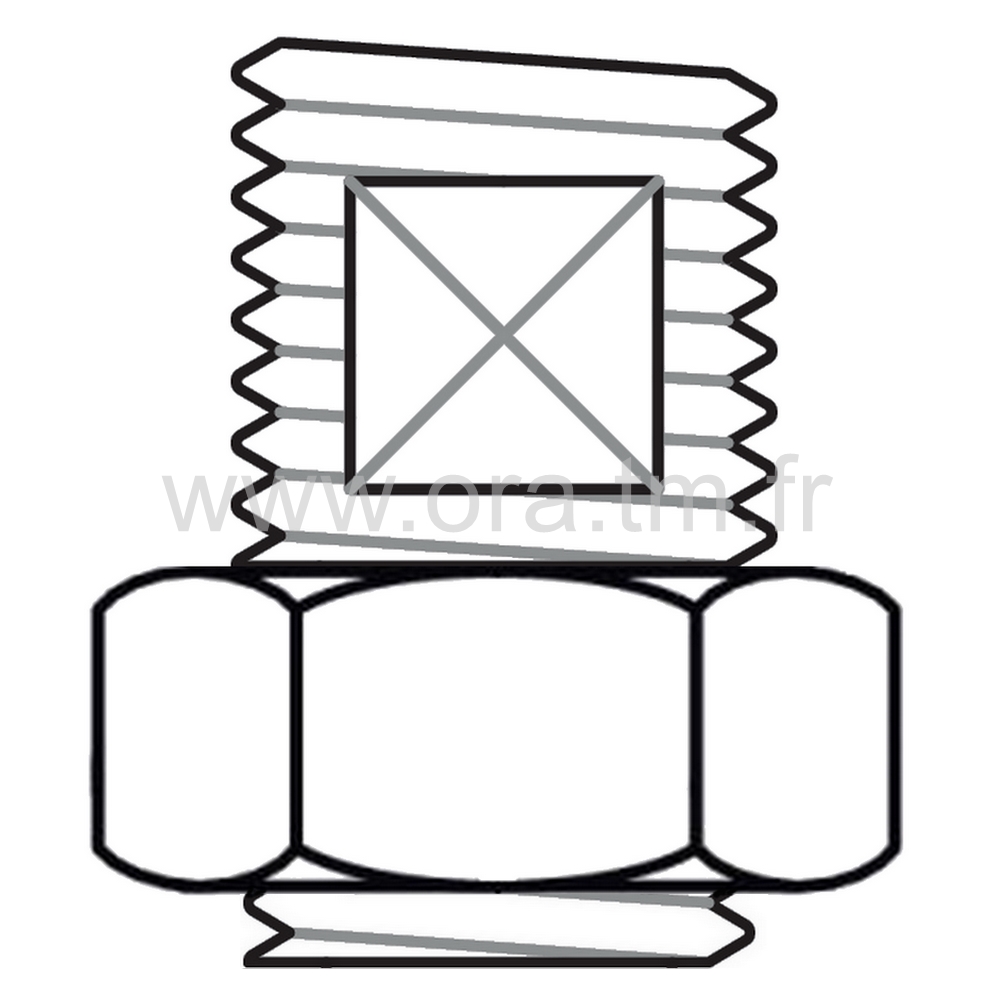

  • - Type P2E prise 2 plats avec Ecrou de blocage vissé
  • Version AZ : acier électro zingué galvanisé
  • Version A2 : acier inox AISI 304 (1.4301) conforme CE 2023/2006
  • Charge statique verticale limite selon CSL (1 Newton = 0,102 Kgf)

MATIERE

  • Acier

COLORIS FINITION STANDARD

  • Inox, zingué
  • A4 AISI 316 (1 .4401), 2ème écrou réglage nivellement


VMME - VERIN PIED MACHINE - CHARGE MOYENNE ANGLE 4°
NB
VMME - VERIN PIED MACHINE - CHARGE MOYENNE ANGLE 4°
P2
VMME - VERIN PIED MACHINE - CHARGE MOYENNE ANGLE 4°
P2E

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
LxI
mm
M
mm
X
mm
P2E
mm
H-h
mm
E
mm
e
mm
Am
mm
CSL
Newton
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
AISI304 (1.4301) conforme règlement CE NO.2023/2006. Acier inoxydable de structure austénitique avec haute résistance aux agents chimiques et à l'oxydation. Faible résidu magnétique. Température mini-maxi : air - 40°C + 170°C et eau +120°C. Secteurs d'application : milieux humides, corrosifs, ceux ou les normes hygiéniques sont requises, les industries alimentaires, laitières, chimico-pharmaceutiques, l'embouteillage et l'industrie électronique ou l'amagnétisme est nécessaire. Sur quantité appropriée : inox AISI 303 (1.4305) et AISI 316(14.4401.
NBR Caoutchouc Nitrile Butadiène : bon comportement mécanique, bonne résistance aux huiles, aux hydrocarbures et solvants aliphatiques, aux huiles, graisses et produits pétroliers et aux températures. Sensibilité à la lumière, aux ultraviolets et à l'ozone. Situation de souplesse selon échelle duretée Shore A. Température d'utilisation mini maxi : air -25/+110°C et eau chaude maxi +80°C. Inflammibilité 94 HB. Adaptée aux industries alimentaires certification "FDA".
SELECTION VERIN = calcul de la charge nécessaire maximale du vérin = Charge totale de l'appareil / nombre de vérins prévus *Si l'appareil est soumis à une force dynamique (travaux de montage, maintenance, etc) il faut doubler la charge totale = Charge totale x 2 / nombre de vérins prévus *Si des opérateurs interviennent : ajout de 1500 Newton par opérateur = Charge totale x 2 / nombre de vérins + (1500N x Nombre d'opérateur) *Dans le cas de vibrations constantes, étude précise à faire ... Notre bureau technique est à votre dispsition

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
