SELECTION VERIN = calcul de la charge nécessaire maximale du vérin = Charge totale de l'appareil / nombre de vérins prévus *Si l'appareil est soumis à une force dynamique (travaux de montage, maintenance, etc) il faut doubler la charge totale = Charge totale x 2 / nombre de vérins prévus *Si des opérateurs interviennent : ajout de 1500 Newton par opérateur = Charge totale x 2 / nombre de vérins + (1500N x Nombre d'opérateur) *Dans le cas de vibrations constantes, étude précise à faire ... Notre bureau technique est à votre disposition ...

Généralités

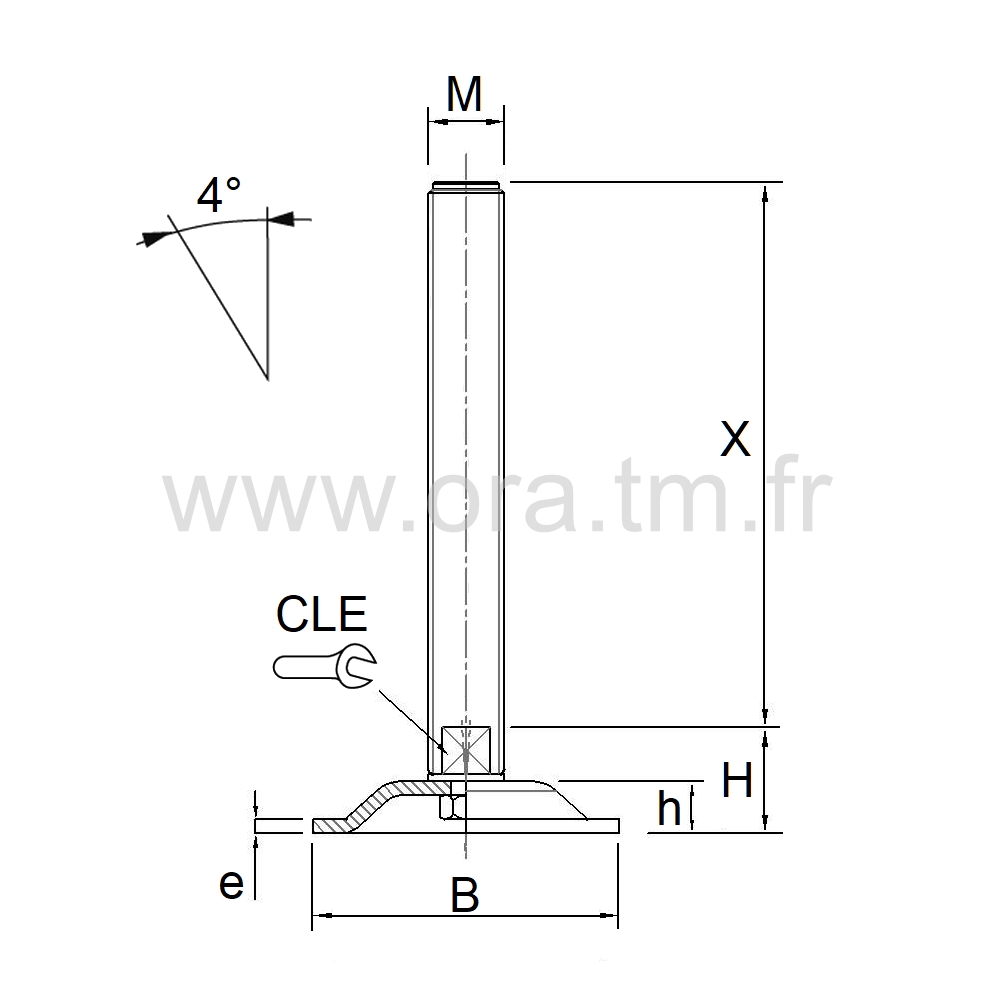

Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
