QUADD

Les composants de manœuvre

QUADD - POIGNEE DE SERRAGE - PRISE A CROISILLONS

POIGNEE DE SERRAGE

PRISE A CROISILLONS

Description

Sans capot enjoliveur
Fixation acier zingué, ensemble assemblé
- Ecrou HU passage débouchant

MATIERE

PA6FV renforcé Fibre de Verre

COLORIS FINITION STANDARD

Noir
Enjoliveur : orange RAL 2004, bleu RAL 5015, jaune RAL 1021
Rouge RAL 3000, vert RAL 6024, gris RAL 7035

OPTIONS

Sur quantité appropriée : couleur sélection RAL, écrou acier
inoxydable

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

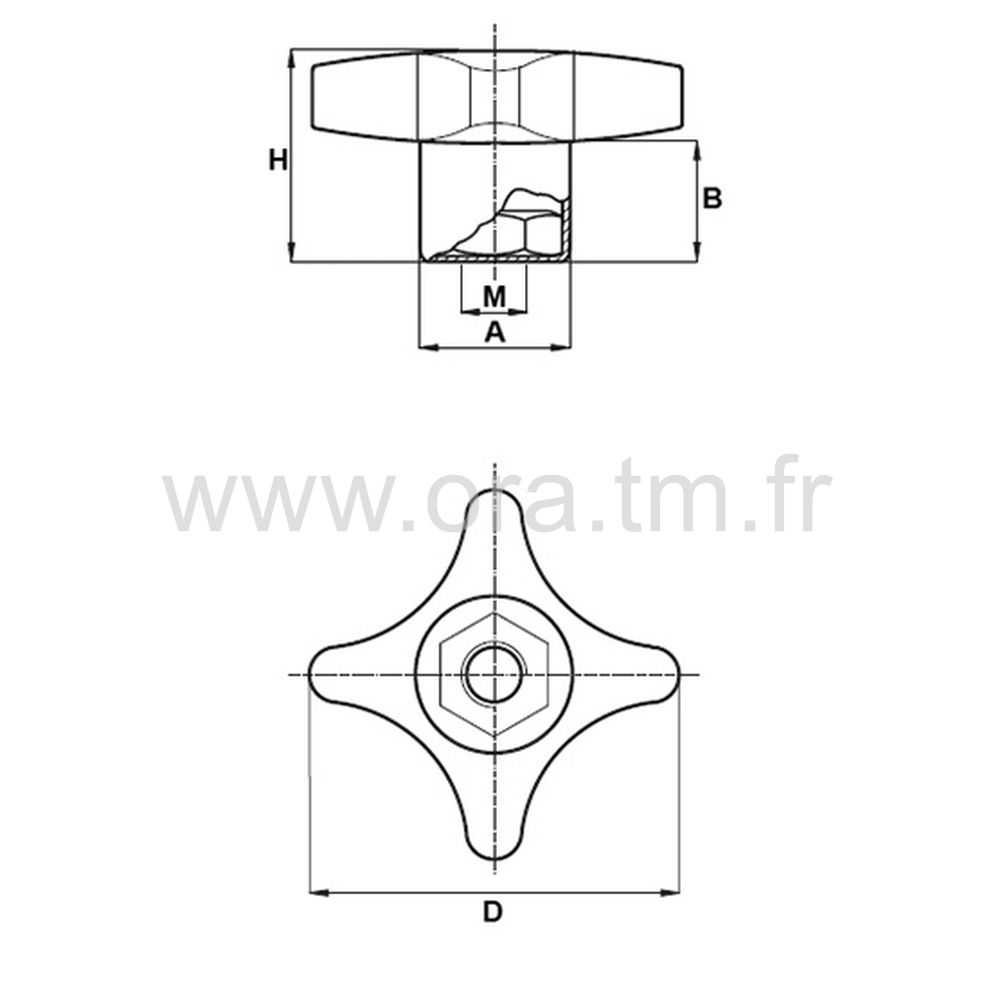

Références

D
mm

M
Filetage

A
mm

B
mm

H
mm

QUADD 40 M8

40

M8

17

10

24

× Connectez-vous pour accéder à nos articles

QUADD 40 M6

40

M6

17

10

24

× Connectez-vous pour accéder à nos articles

PA6FV Polyamide chargé fibre de verre. Bonne résistance mécanique aux chocs, aux frottements, à l'abrasion, à l'usure, aux solvants, au froid difficilement inflammable, meilleure résistance en rigidité, traction et flexion, bon comportement diélectrique, électrique et chimique ... Chargés FV fibre de verre et situation renforçée en rigidité, traction et flexion (valeur choc plus faible) et meilleur comportement thermique. Opacité, fragilité à sec, sensible aux UV

Contre-écrou

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.
