Les composants de manœuvre

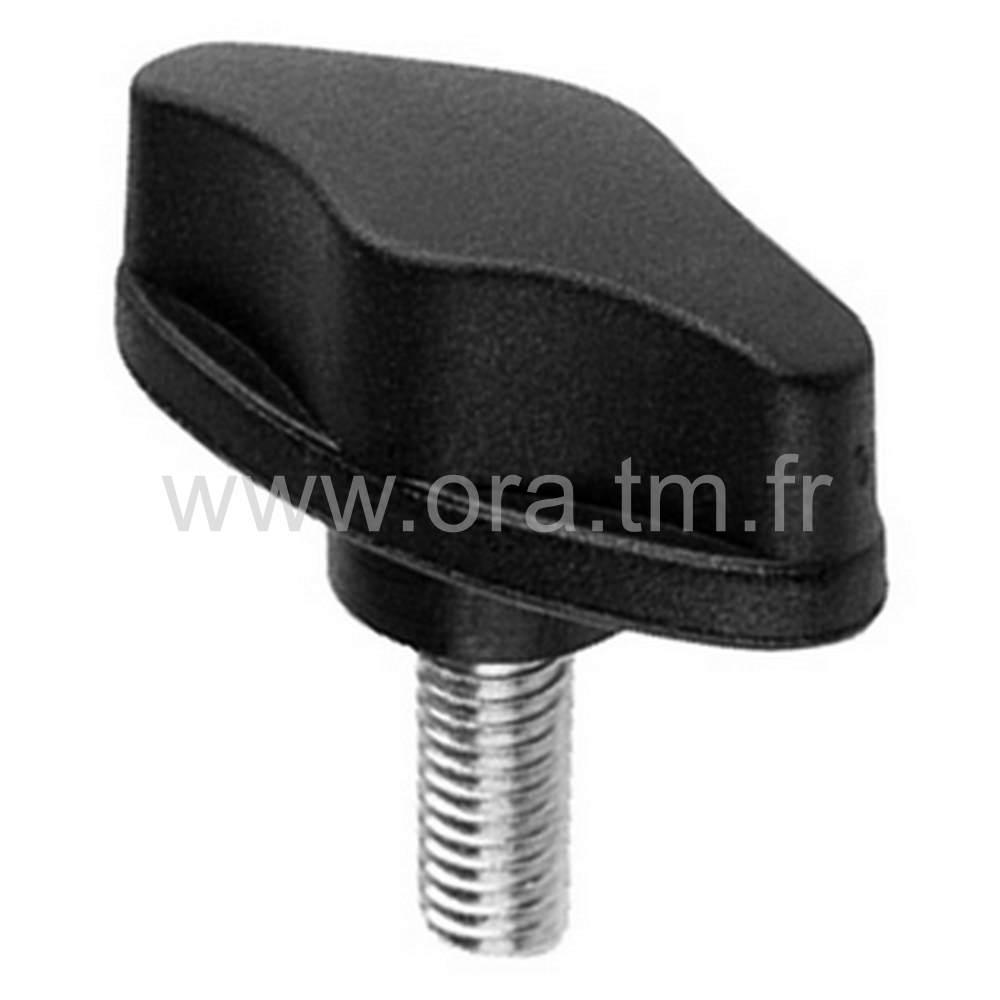

BSL - BOUTON DE SERRAGE - PRISE 2 BRANCHES

BSL - BOUTON DE SERRAGE - PRISE 2 BRANCHES

Tigre

BSL

BOUTON DE SERRAGE

PRISE 2 BRANCHES

Description

Appui central affleurant
Fixation surmoulée, insert acier zingué
- Tige filetée longueur utile selon X
- Type 32L : rehausse centrale hauteur 4 mm

MATIERE

PA6FV Polyamide renforcé Fibre de Verre

COLORIS FINITION STANDARD

Noir

OPTIONS

Sur quantité appropriée : couleur orange RAL 2004
Insert sur plan, insert acier inoxydable

Type 32L

Type 32L

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

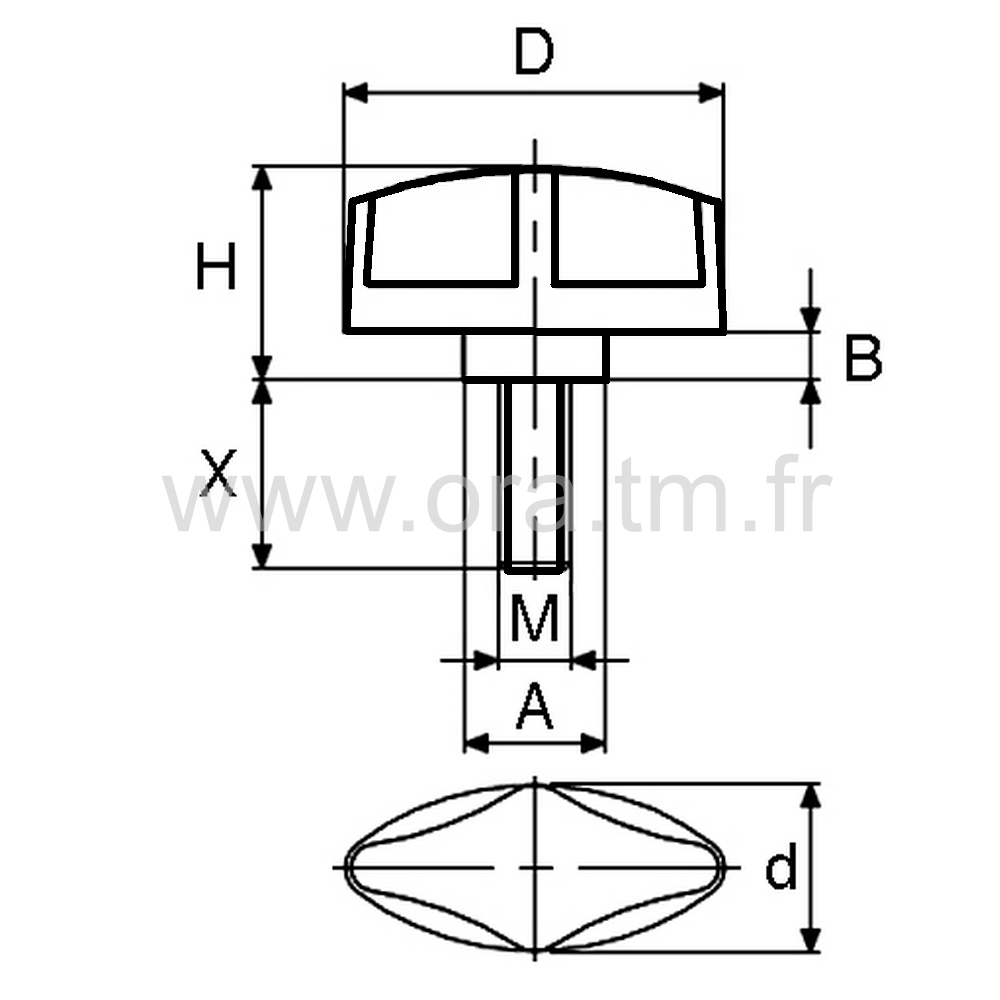

Références

D
mm

M
Filetage

X
mm

A
mm

B
mm

d
mm

H
mm

BSL 32L M6X40

32

M6

40

12

4

14

18

× Connectez-vous pour accéder à nos articles

BSL 32L M6X30

32

M6

30

12

4

14

18

× Connectez-vous pour accéder à nos articles

BSL 32L M6X25

32

M6

25

12

4

14

18

× Connectez-vous pour accéder à nos articles

BSL 32L M6X20

32

M6

20

12

4

14

18

× Connectez-vous pour accéder à nos articles

BSL 32L M6X15

32

M6

15

12

4

14

18

× Connectez-vous pour accéder à nos articles

BSL 32L M6X10

32

M6

10

12

4

14

18

× Connectez-vous pour accéder à nos articles

BSL 32 M8X40

32

M8

40

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M8X30

32

M8

30

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M8X25

32

M8

25

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M8X20

32

M8

20

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M8X15

32

M8

15

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M8X10

32

M8

10

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M6X70

32

M6

70

-

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M6X40

32

M6

40

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M6X30

32

M6

30

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M6X25

32

M6

25

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M6X20

32

M6

20

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M6X15

32

M6

15

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M6X10

32

M6

10

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M5X25

32

M5

25

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M5X20

32

M5

20

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M5X15

32

M5

15

14

14

× Connectez-vous pour accéder à nos articles

BSL 32 M5X10

32

M5

10

14

14

× Connectez-vous pour accéder à nos articles

PROPRIETES PA6FV
SPECIFICATIONS ORAMANU®

PA6FV Polyamide chargé fibre de verre. Bonne résistance mécanique aux chocs, aux frottements, à l'abrasion, à l'usure, aux solvants, au froid difficilement inflammable, meilleure résistance en rigidité, traction et flexion, bon comportement diélectrique, électrique et chimique ... Chargés FV fibre de verre et situation renforçée en rigidité, traction et flexion (valeur choc plus faible) et meilleur comportement thermique. Opacité, fragilité à sec, sensible aux UV

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
