Les composants de réglage
 - ORA

Les composants de réglage

IVCC - INSERT VERIN - TUBE CARRE

IVCC - INSERT VERIN - TUBE CARRE

Tigre

IVCC

INSERT VERIN
TUBE CARRE
Description

  • Section : 30X30 mm
  • Réglage et mise à niveau hauteur
  • Dimension externe et épaisseur tube mini maxi selon S
  • Insertion 2 moitiés à ailettes, filetage direct matière

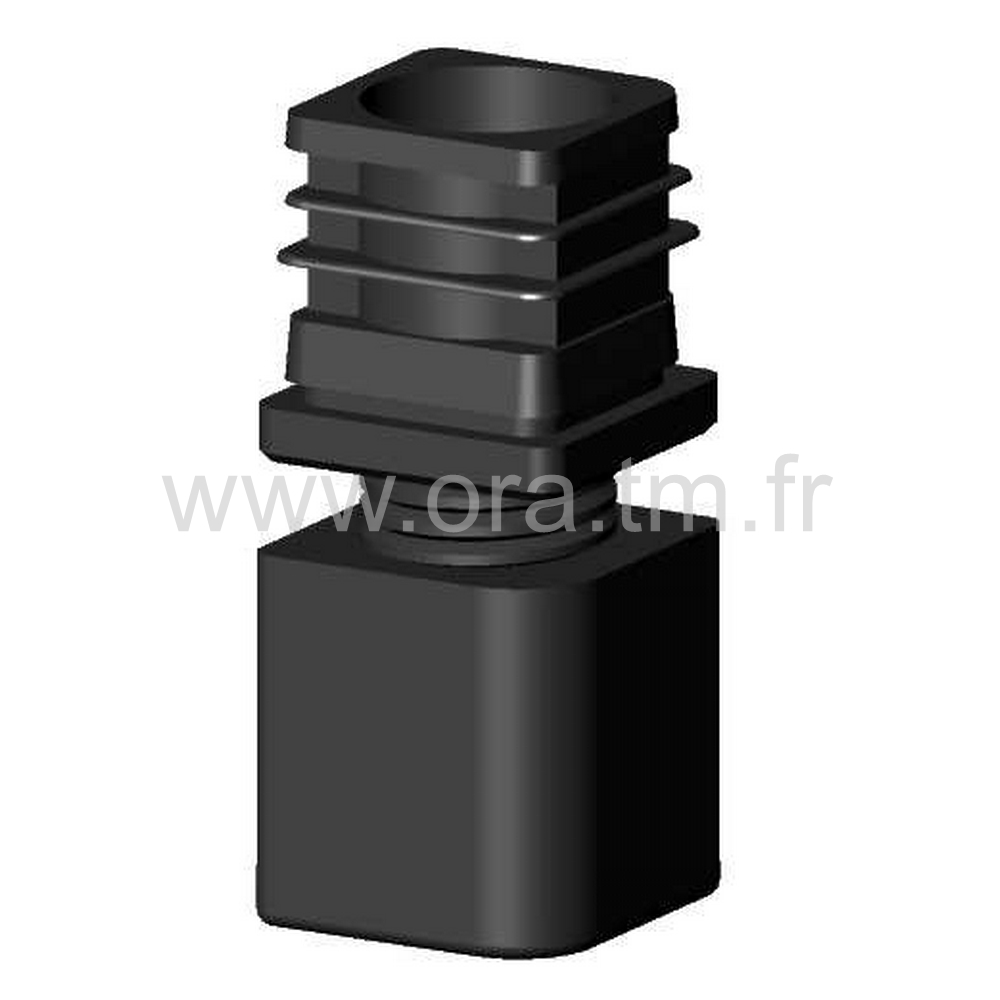

  • Vérin monobloc embase prise carrée, hauteur 34 mm, ensemble assemblé

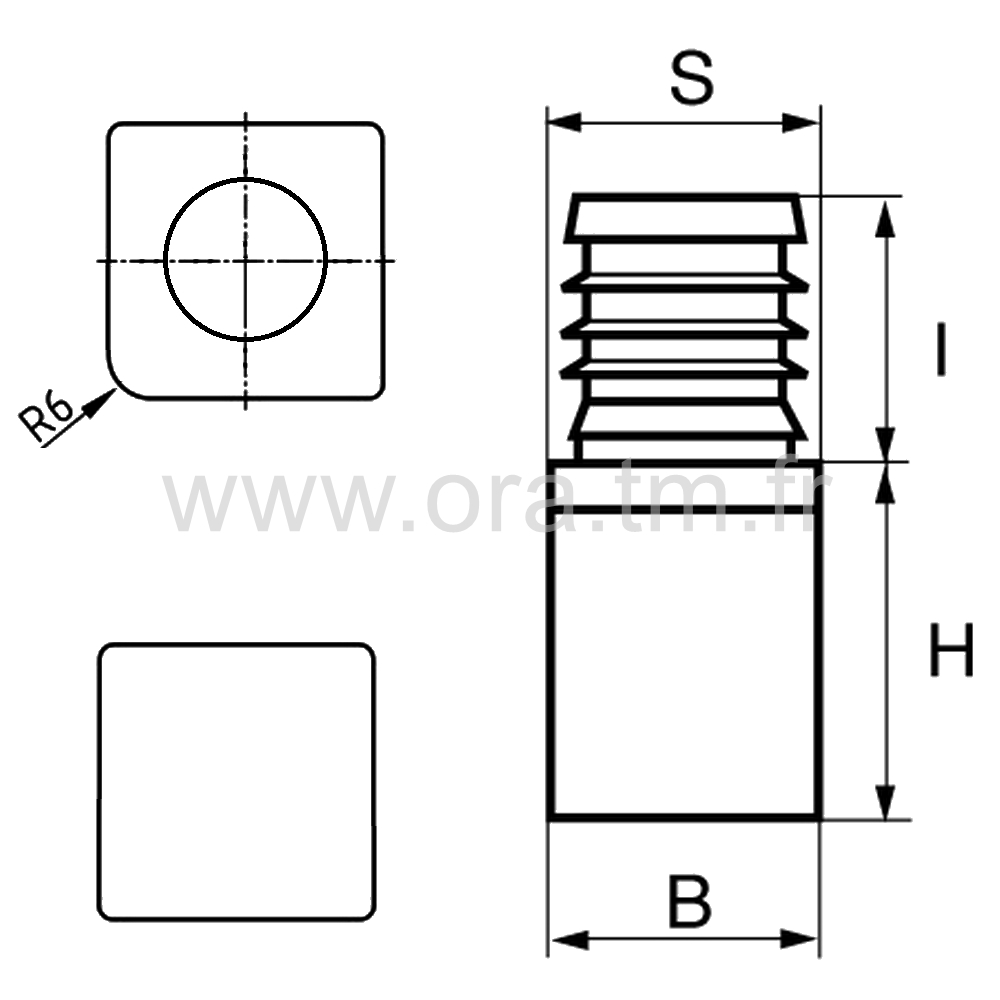

  • - Version R : insertion pour tube avec 1 angle rayonné 6 mm

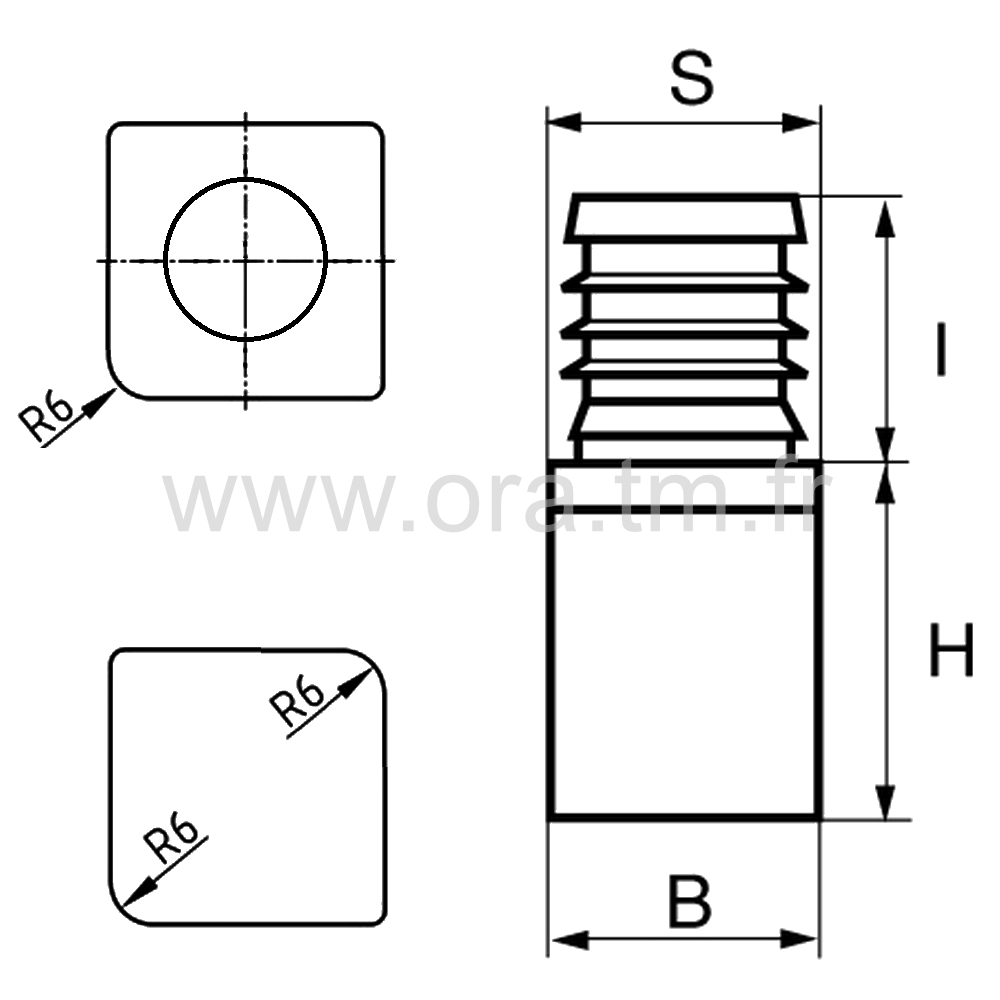

  • - Type RR2 : insertion pour tube avec 1 angle rayonné 6 mm et vérin base
  • avec 2 angles opposés rayonnés 6 mm
  • Charge statique verticale limite selon CSL

MATIERE

  • PA6-IM Polyamide résistant aux chocs

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : autre dimension, couleur sélection RAL
Couleur sélection RAL


IVCC - INSERT VERIN - TUBE CARRE
Type R
IVCC - INSERT VERIN - TUBE CARRE
Type R

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
S
mm
M
Filetage
X
mm
H mini
mm
I
mm
CSL
Kg
Type
-
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6-IM Polyamide 6 Impact Modified : meilleure résistance aux chocs et aux frottements, à l'abrasion, à la traction, à l'usure, aux solvants et au froid, difficilement inflammable, bon comportement électrique, diélectrique et chimique. Opacité, fragilité à sec, sensible aux UV et aux acides.

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
