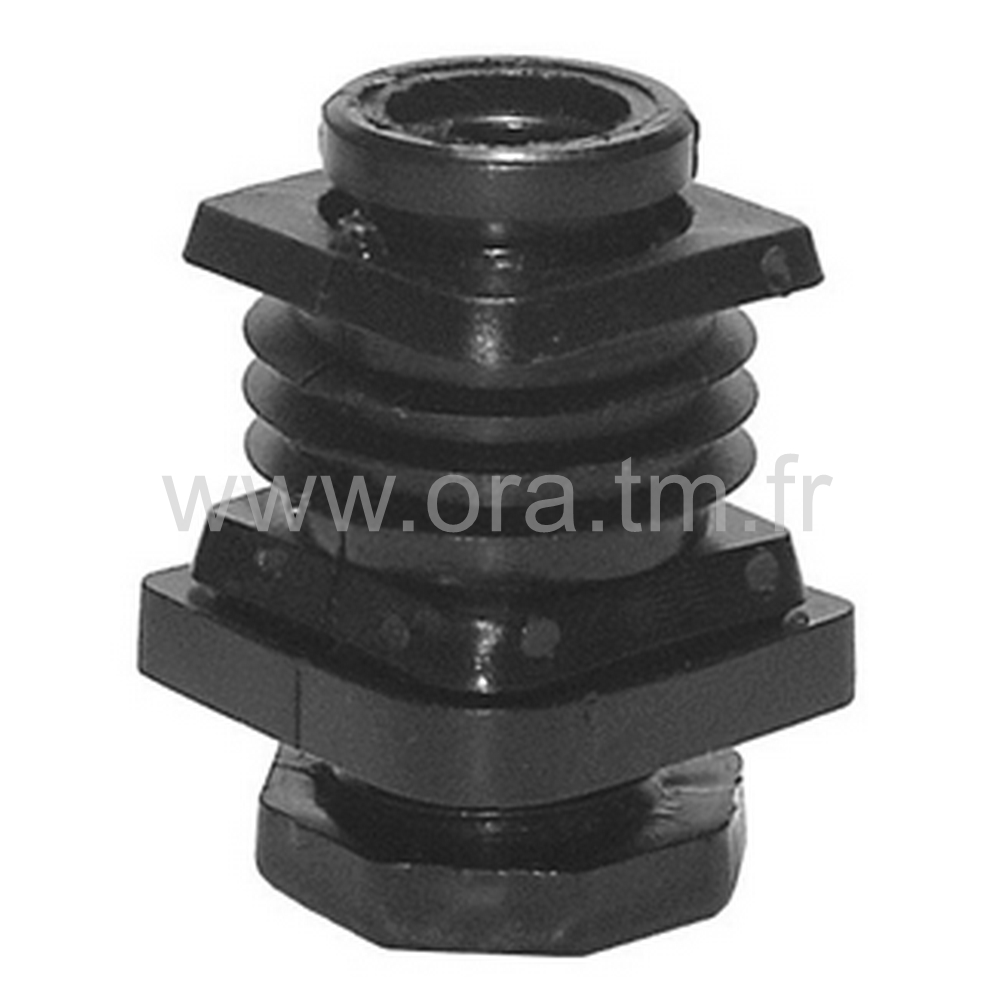

IVCA - INSERT VERIN IMPERDABLE - SECTION CARREE

IVCA - INSERT VERIN IMPERDABLE - SECTION CARREE

Tigre

IVCA

INSERT VERIN IMPERDABLE
SECTION CARREE
Description

  • Tubes 30X30 à 60X60 mm
  • Réglage hauteur et mise à niveau
  • Insertion 2 moitiés à ailettes, filetage direct matière.
  • Vérin monobloc imperdable, arrêt de sécurité au dévissage.
  • Base octogonale appui plat, prise de clef selon B, ensemble assemblé
  • Hauteur mini selon h, course de réglage selon C

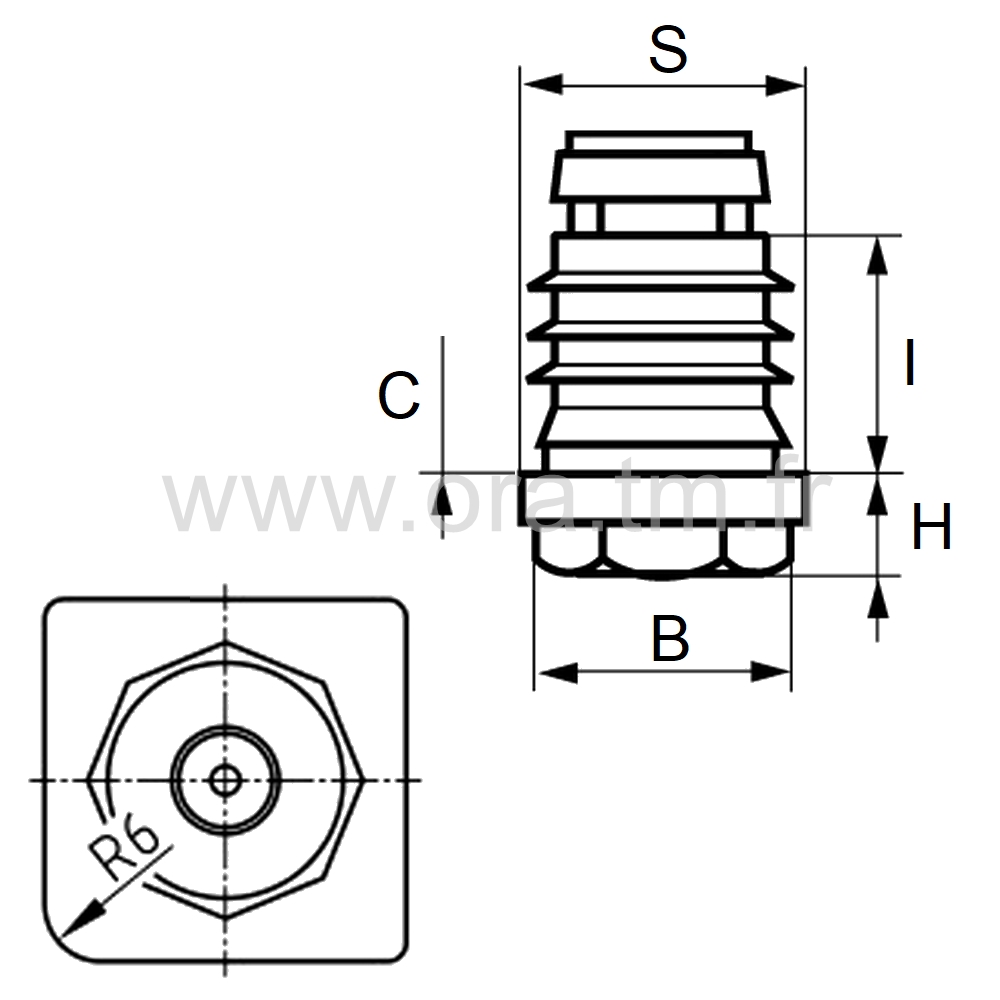

  • - Type R : insertion pour tube avec 1 angle rayonné 6 mm
  • Version T20 : filetage trapézoïdal, vissage rapide
  • Version PE : moulage polyéthylène insertion monobloc
  • Dimension externe et épaisseur mini-maxi du tube selon S
  • Charge statique verticale limite selon CSL

MATIERE

  • PA6-IM Polyamide résistant aux chocs

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : autre dimension
Couleur sélection RAL


IVCA - INSERT VERIN IMPERDABLE - SECTION CARREE
IVCA 30X30X1 2R M20C10
IVCA - INSERT VERIN IMPERDABLE - SECTION CARREE
R
IVCA - INSERT VERIN IMPERDABLE - SECTION CARREE
IVCA 30X30X1 2 TR20C10
IVCA - INSERT VERIN IMPERDABLE - SECTION CARREE
IVCA 35X35X2 M22C10
Références
S
mm
M
Filetage
C
mm
B
mm
H mini
mm
I
mm
CSL
Kg
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6-IM Polyamide Impact Modified : meilleure résistance aux chocs et aux frottements, à la traction, à l'abrasion et à l'usure, aux solvants et au froid, difficilement inflammable, bon comportement diélectrique, électrique et chimique. Fragilité à sec, aux acides et aux ultraviolets

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
