Les composants de manœuvre
 - ORA

Les composants de manœuvre

RONDEAD - POIGNEE DE SERRAGE - PRISE 6 LOBES

RONDEAD - POIGNEE DE SERRAGE - PRISE 6 LOBES

Tigre

RONDEAD

POIGNEE DE SERRAGE
PRISE 6 LOBES
Description

  • Fixation surmoulée, insert acier zingué
  • - Taraudage insert débouchant longueur selon L
  • - Type CC écrou HU débouchant sur cavité cylindrique selon C
  • - Type CF écrou HU débouchant sur cavité fraisé (conique) selon F
  • Opturation du passage débouchant diamètre 14 mm l'embout capot à
  • ailettes CTZ 16x0,8-2 noir, blanc et couleur

MATIERE

  • ABS Acrylonitrile Butadiène Styrène

COLORIS FINITION STANDARD

  • Noir poli

OPTIONS

Sur quantité appropriée : couleur sélection RAL


RONDEAD - POIGNEE DE SERRAGE - PRISE 6 LOBES

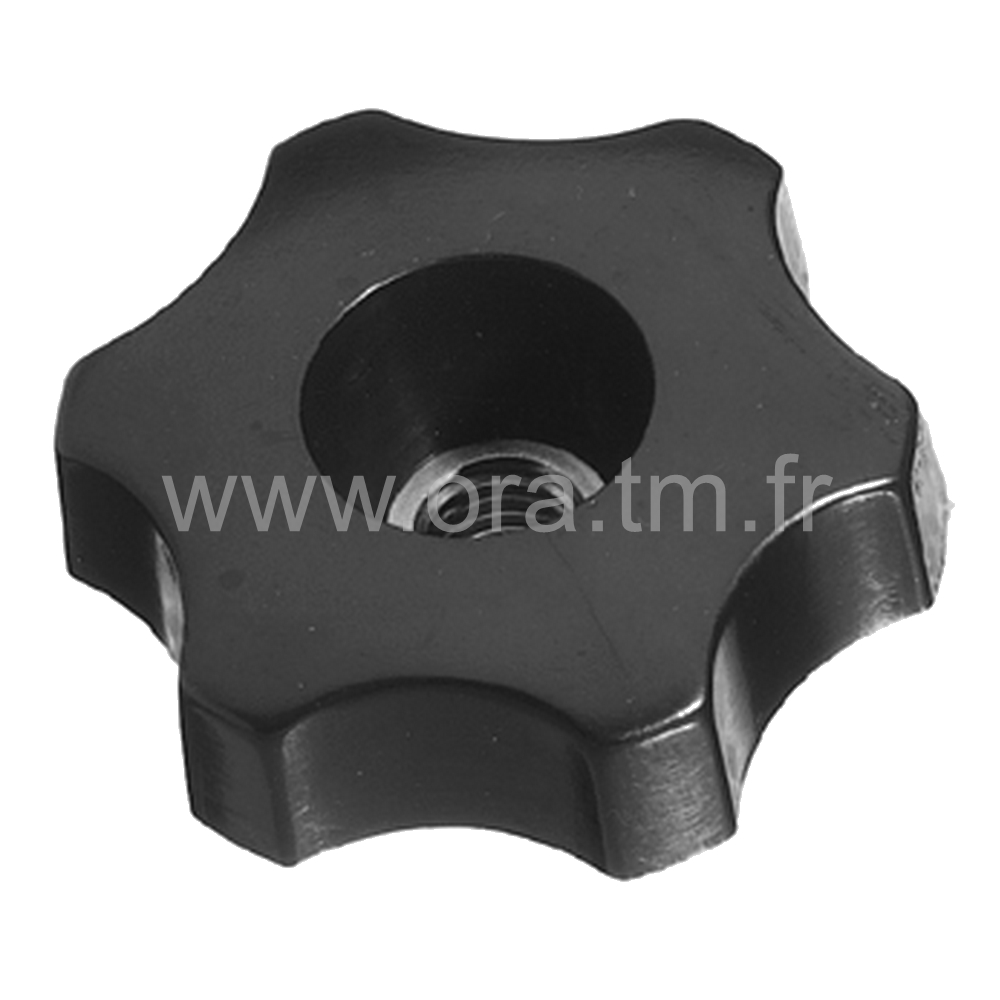

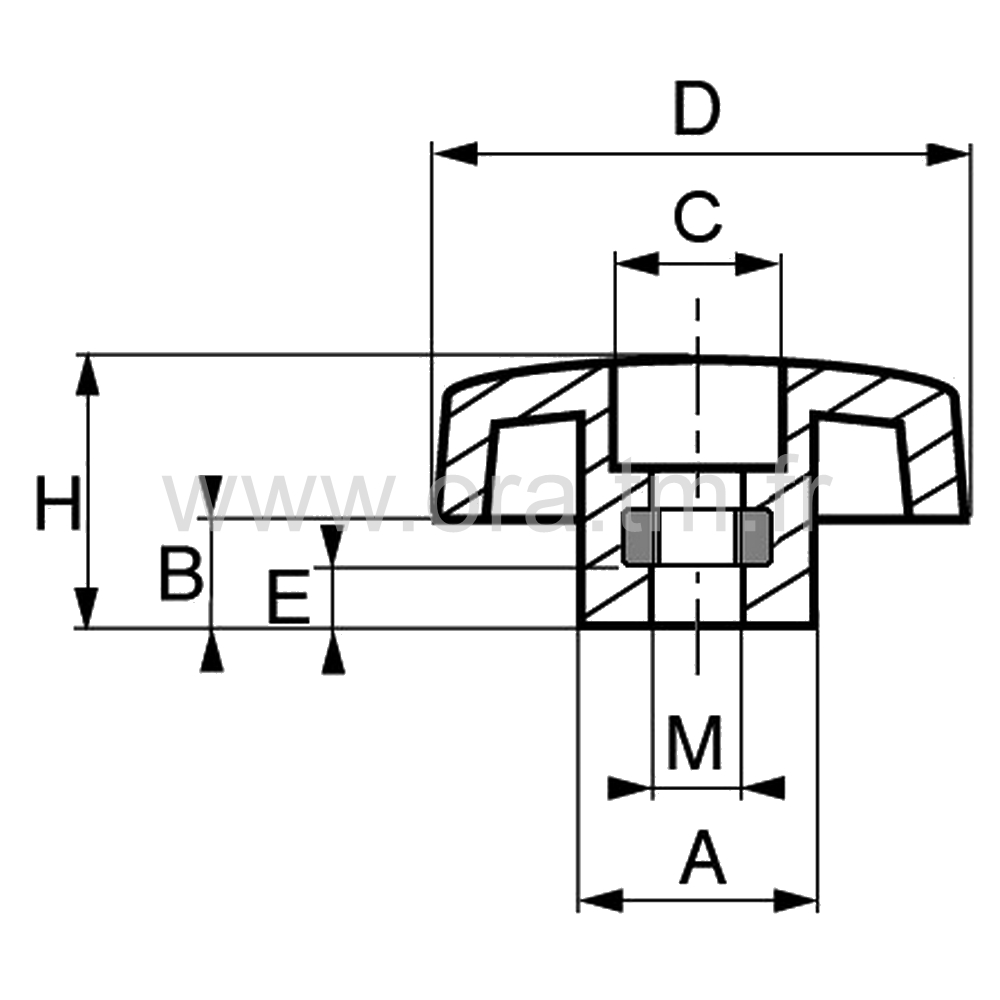

Type CC
RONDEAD - POIGNEE DE SERRAGE - PRISE 6 LOBES
Type CC
RONDEAD - POIGNEE DE SERRAGE - PRISE 6 LOBES

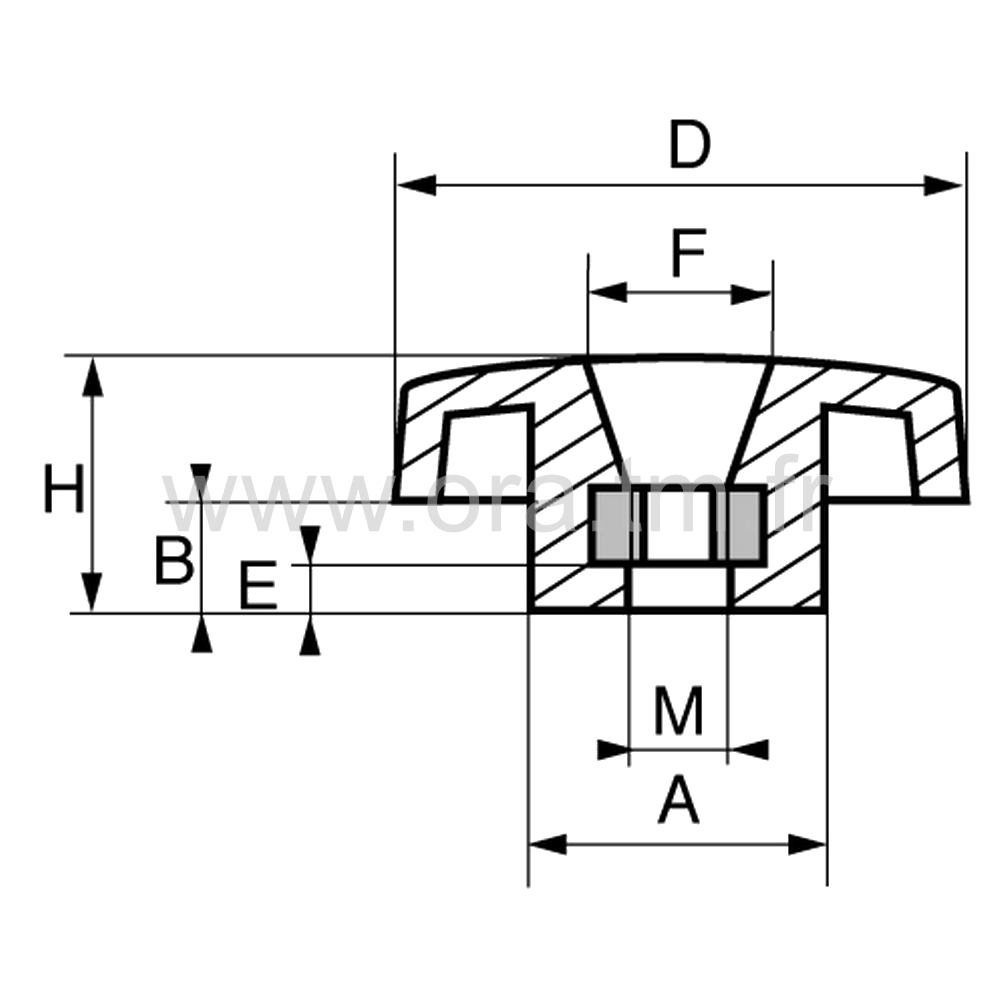

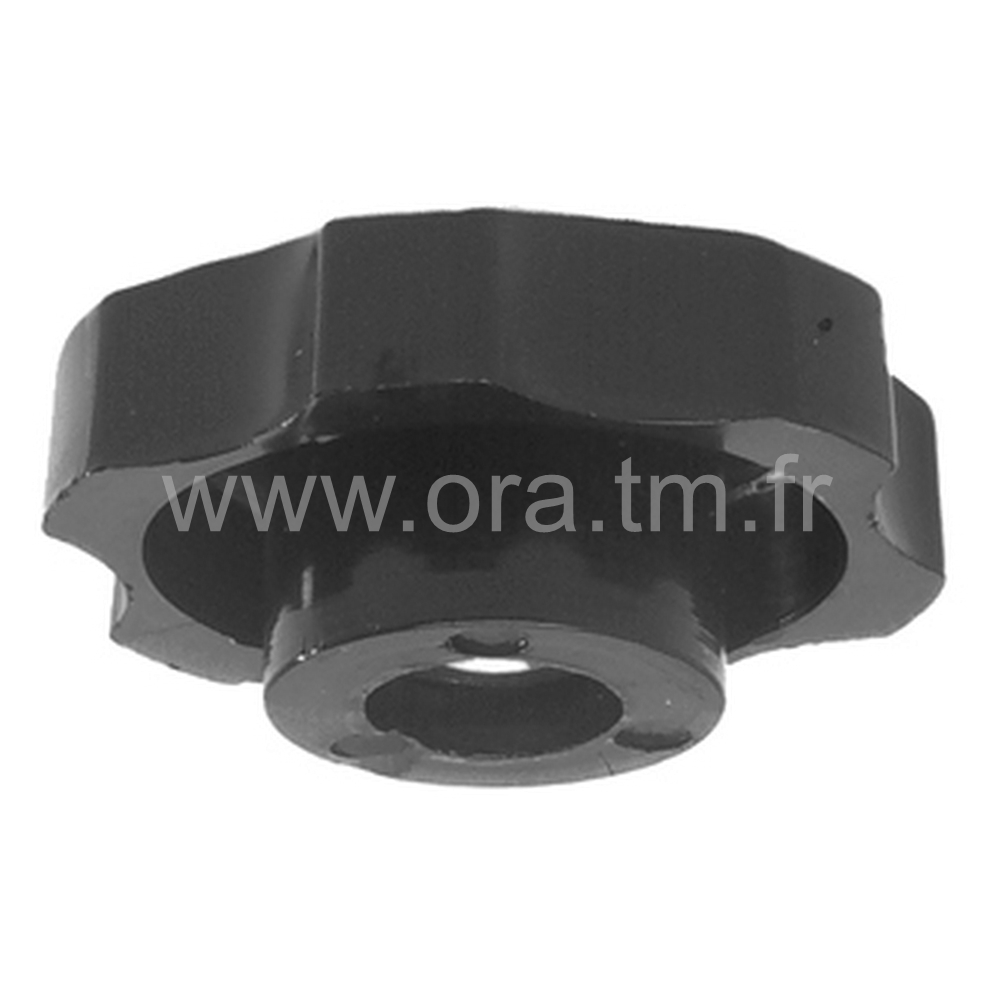

Type CF
RONDEAD - POIGNEE DE SERRAGE - PRISE 6 LOBES
Type CF

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
D
mm
M
Filetage
C
mm
F
mm
L
mm
A
mm
B
mm
E
mm
H
mm
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
ABS Acrylonitrile Butadiène Styrène : bel aspect brillant ou satiné, bonne rigidité, résistance à la rayure, aux chocs et à la température, facilité de marquage et métallisation, Opaque, faible résistance chimique et électrostatique, mauvaise tenue aux ultraviolets et aux intempéries

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
