Les composants de manœuvre
 - ORA

Les composants de manœuvre

PFS - POIGNEE FERMOIR - SERRURE ET CLEFS

PFS - POIGNEE FERMOIR - SERRURE ET CLEFS

Tigre

PFS

POIGNEE FERMOIR
SERRURE ET CLEFS
Description

  • Came acier galvanisé zingué, serrure acier inoxydable
  • Mouvement de fermeture à 90° : au choix côté droit D ou côté gauche G
  • - Type L : came pliée en L
  • - Type P : came plane
  • - Type T : came torsadée (facilité de fermeture)
  • Fourniture 2 clefs laiton nickelé, amovible position ouverte / fermée
  • - Indice C1 = serrure avec cryptage différent. Chaque serrure a une clef
  • avec une combinaison différente
  • - Indice C2 = serrure avec cryptage unique. Les clefs de toutes les
  • serrures ont la même combinaison
  • - Indice C3 = serrure avec cryptage maître et passe-partout avec 160
  • combinaisons différentes. Chaque serrure a un cryptage et une clef avec
  • une combinaison différente. Un couple de clefs passe-partout qui ouvre
  • toutes les serrures est fourni pour chaque poignée.
  • Chaque poignée est fournie complète serrure pré montée avec les clefs et
  • les accessoires y compris la rondelle à souder sur la tôle
  • - Type PFR 72 : prolongateur de la came, acier zingué, écrou laiton.
  • Positionnement de l'écartement mini 26 mm et maxi 60,5 mm
  • Distance de positionnement mini maxi
  • Type L de 36 à 70,5 mm
  • Type P et T de 26 à 60,5 mm
  • Voir croquis de montage

MATIERE

  • PA6 Polyamide, résistance aux substances chimiques organiques
  • et inorganiques - huiles, graisses, carburants, solvants - température
  • mini/maxi -30/+100° degrés et conformité RoHS

COLORIS FINITION STANDARD

  • Noir satiné

OPTIONS

Sur quantité appropriée : autre couleur selon sélection RAL


PFS - POIGNEE FERMOIR - SERRURE ET CLEFS
Came L
PFS - POIGNEE FERMOIR - SERRURE ET CLEFS
Came P
PFS - POIGNEE FERMOIR - SERRURE ET CLEFS
Came T
PFS - POIGNEE FERMOIR - SERRURE ET CLEFS
PFR 72
PFS - POIGNEE FERMOIR - SERRURE ET CLEFS

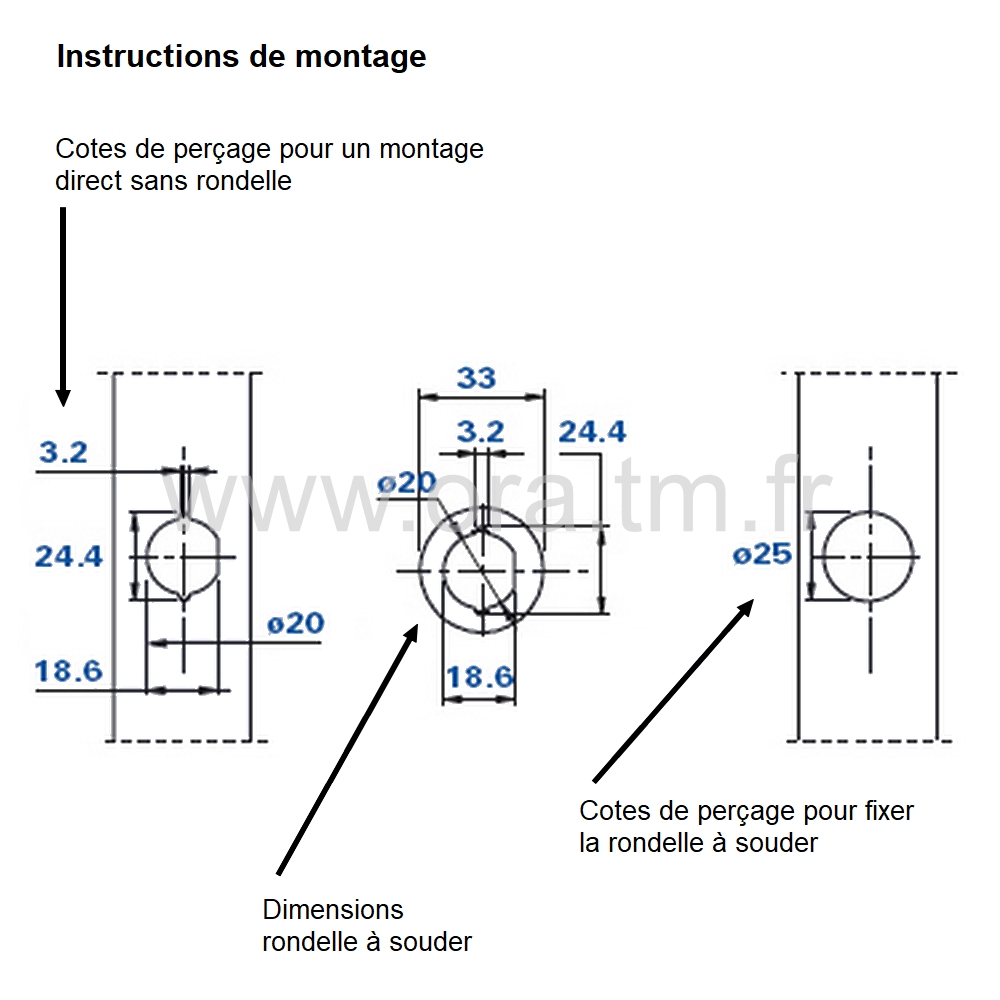

Instructions de montage
PFS - POIGNEE FERMOIR - SERRURE ET CLEFS
Vue eclatee
PFS - POIGNEE FERMOIR - SERRURE ET CLEFS
Schema d'ouverture, fermeture

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
D
mm
A
mm
B
mm
E
mm
H
mm
l
mm
L
mm
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6 Polyamide. Bonne propriété mécanique, faible coefficient de frottement, bon comportement à l'abrasion, à l'usure, aux solvants et bonne résistance thermique, isolation électrique,... Opacité, fragilité à sec, sensible aux UV, faible résistance aux acides.

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
