Les composants de manœuvre
 - ORA

Les composants de manœuvre

PFR - POIGNEE FERMOIR - SANS SERRURE

PFR - POIGNEE FERMOIR - SANS SERRURE

Tigre

PFR

POIGNEE FERMOIR
SANS SERRURE
Description

  • Came acier galvanisé zingué, ensemble assemblé
  • Mouvement de fermeture double jusqu'à 90° à droite et à gauche
  • - Type L : came pliée en L
  • - Type P : came Plane
  • - Type T : came Torsadée (facilité de fermeture)
  • Capot enjoliveur assemblage à pression, démontage facile, couleur noir
  • RAL 7021, Bleu RAL 5015, jaune RAL 1021, rouge RAL 3020, vert RAL 6018
  • - Version SC : sans capot enjoliveur
  • Chaque poignée est fournie complète avec les accessoires de montage y
  • compris la rondelle à souder sur la tôle
  • - Type 72 : prolongateur de la gamme, acier zingué, écrou laiton.
  • Position de l'écartement mini 26 mm et maxi 60,5 mm
  • Distance de positionnement mini maxi
  • Type L de 36 à 70,5 mm
  • Type P et T de 26 à 60,5 mm
  • Voir notices de montage

MATIERE

  • PA6 Polyamide, résistance aux substances chimiques organiques
  • et inorganiques - huiles, graisses, carburants, solvants - température
  • mini/maxi -30/+100° et conformité RoHS

COLORIS FINITION STANDARD

  • Noir aspect satiné

OPTIONS

Sur quantité appropriée : autres couleurs, texte et logo, ...


PFR - POIGNEE FERMOIR - SANS SERRURE
Came L
PFR - POIGNEE FERMOIR - SANS SERRURE
Came P
PFR - POIGNEE FERMOIR - SANS SERRURE
Came T
PFR - POIGNEE FERMOIR - SANS SERRURE
PFR 72
PFR - POIGNEE FERMOIR - SANS SERRURE

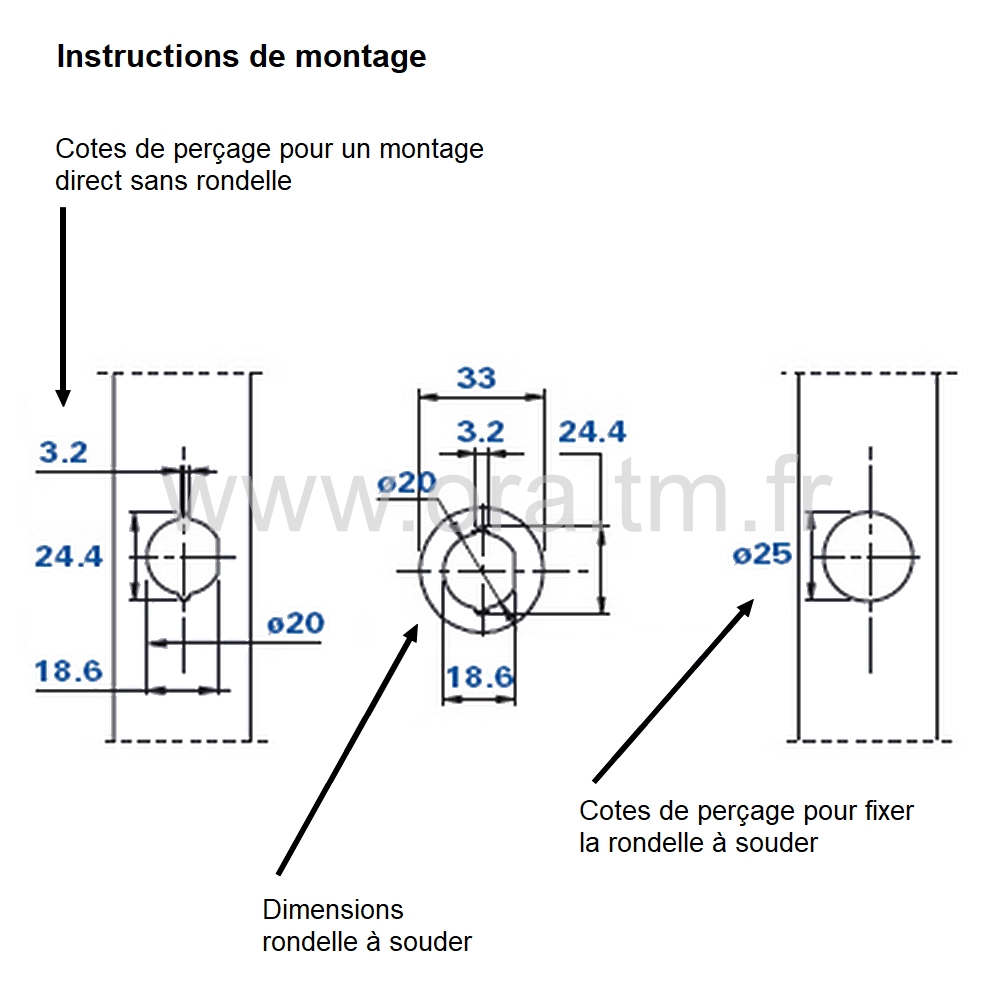

Instructions de montage
PFR - POIGNEE FERMOIR - SANS SERRURE
Vue eclatee
PFR - POIGNEE FERMOIR - SANS SERRURE
Schema d'ouverture, fermeture

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
D
mm
A
mm
B
mm
E
mm
H
mm
l
mm
L
mm
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6 Polyamide. Bonne propriété mécanique, faible coefficient de frottement, bon comportement à l'abrasion et à l'usure, aux solvants et bonne résistance thermique et isolation électrique,... Opacité, fragilité à sec, sensible aux UV, faible résistance aux acides

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
