Les composants de manœuvre

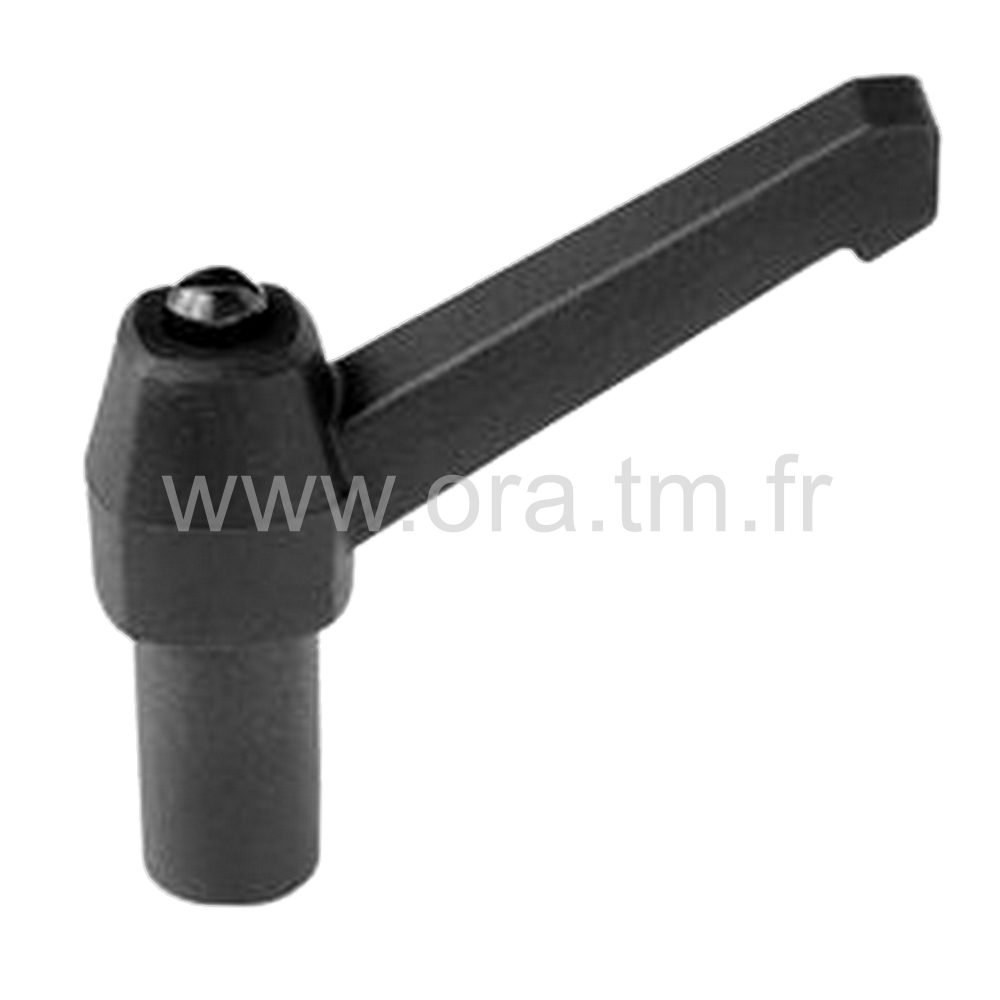

MDAB - MANETTE DEBRAYABLE - PRISE 1 BRANCHE

MDAB - MANETTE DEBRAYABLE - PRISE 1 BRANCHE

Tigre

MDAB

MANETTE DEBRAYABLE
PRISE 1 BRANCHE
Description

  • L'ergonomie et les critères de manipulation sont combinés pour optimiser
  • au maximum et satisfaire les exigences les plus élevées.
  • Le soulèvement par traction qui contracte le ressort et sépare les
  • dentelures de blocage, permet d'effectuer les serrages et desserrages
  • sous réserve d'un angle d'intervention suffisant
  • Manette base carrée, manchon moleté
  • Vis de maintien prise à fente, fixation surmoulée insert acier zingué
  • Filetage métrique
  • - Taraudage borgne profondeur selon P
  • - Type H : version Haute
  • Autres finitions
  • - LN insert borgne laiton nickelé, ressort et vis de maintien inox
  • - LT insert borgne Laiton

MATIERE

  • PA6FV Polyamide renforcé Fibre de Verre

COLORIS FINITION STANDARD

  • Satiné noir

OPTIONS

Sur quantité appropriée : orange RAL 2004, autre couleur selon
sélection RAL, insert spécial sur plan, etc


MDAB - MANETTE DEBRAYABLE - PRISE 1 BRANCHE

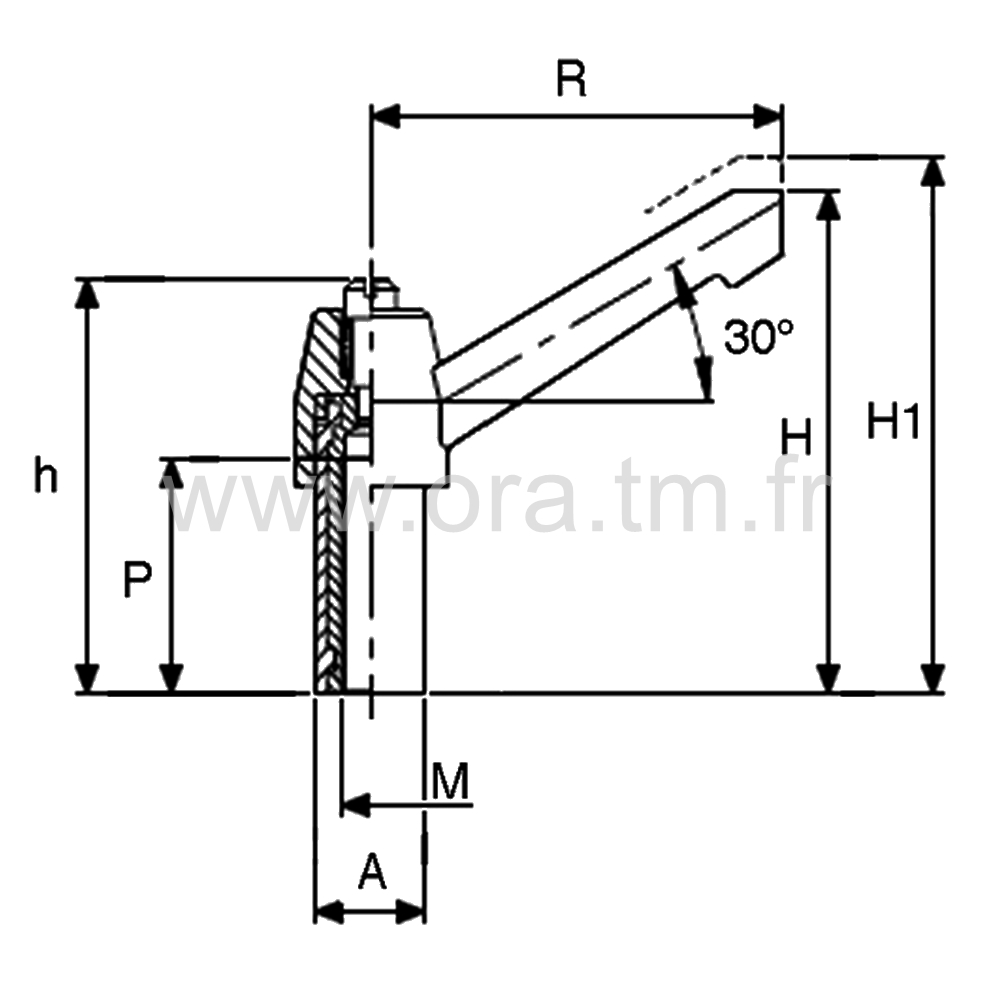

Type H
MDAB - MANETTE DEBRAYABLE - PRISE 1 BRANCHE
Type H

Cliquez sur la référence choisi pour ouvrir l'écran des articles concernés avec le détail des coloris, types, variantes, etc ...

Références
R
mm
M
Filetage
A
mm
B
mm
D
mm
H
mm
H1
mm
h
mm
P
mm
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6-6.6FV Polyamide chargé fibre de verre. Très bonne résistance mécanique au niveau traction, choc, fatigue, frottement et usure. Bonne isolation électrique. Très bonne résistances aux solvants : pétrole, huile lubrifiante, essence, benzène, acétone, trichloréthylène, éther de pétrole. Non affecté par la majorité des acides à l'état dilués Conditions d'inflammabilité : difficile à auto-extinguible. La fibre de verre améliore les caractéristiques mécaniques au niveau flexion et tension (faible valeur de choc) et le comportement thermique. Opacité, fragilité à sec, sensible aux UV, faible résistance aux acides.

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
