Les composants de manœuvre

DXC - DOIGT D'INDEXAGE - GOUPILLE ESCAMOTABLE

DXC - DOIGT D'INDEXAGE - GOUPILLE ESCAMOTABLE

Tigre

DXC

DOIGT D'INDEXAGE
GOUPILLE ESCAMOTABLE
Description

  • L'ergonomie et les critères de manipulation sont combinés pour optimiser
  • les conditions d'utilisation
  • Bouton tirette cylindrique
  • Ressort de serrage, goupille de centrage escamotable
  • Manchon de fixation prise sur 2 plats selon S , filetage à pas fin

MATIERE

  • Acier

COLORIS FINITION STANDARD

  • Zingué

OPTIONS

Sur quantité appropriée : contre écrou HM ISO 4035 - DIN 439
AX acier inoxydable 1.4305 AISI 303



Cliquez sur la référence choisi pour ouvrir l'écran des articles concernés avec le détail des coloris, types, variantes, etc ...

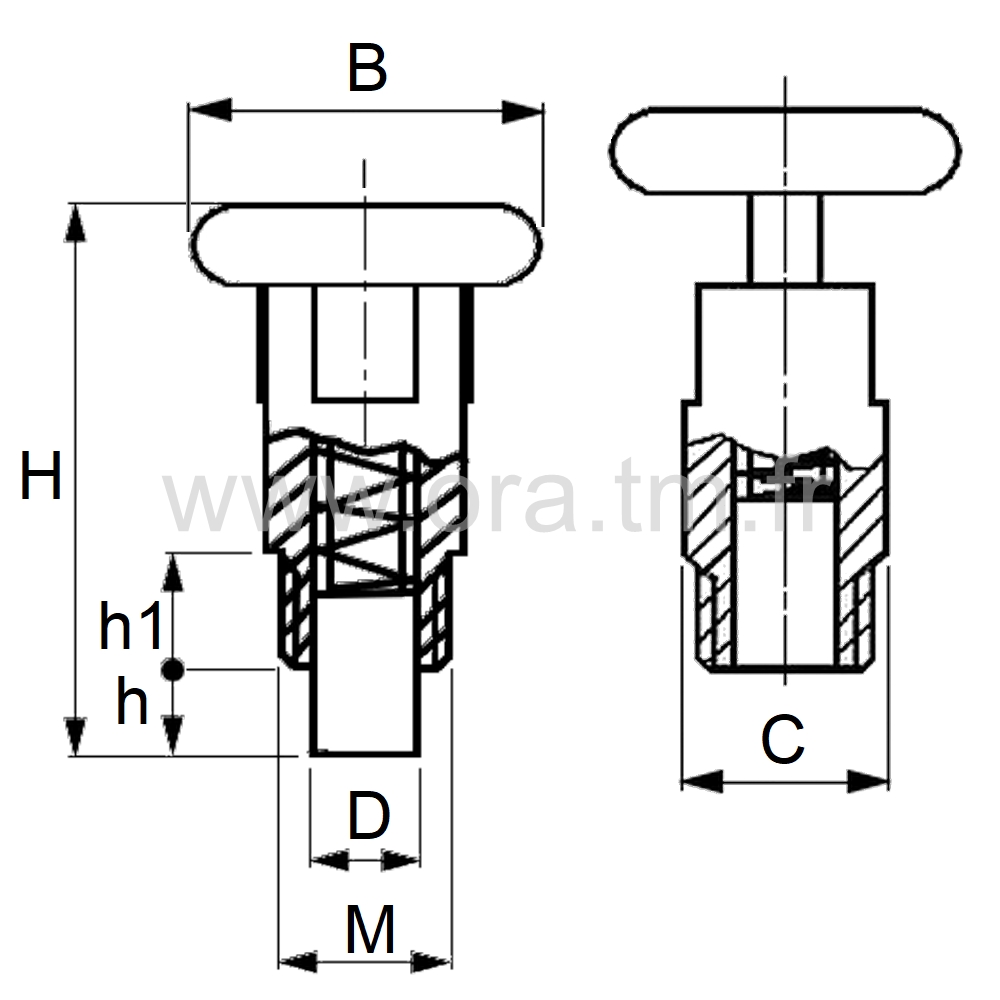

Références
B
mm
M
Filetage
D
mm
C
mm
H
mm
h
mm
h1
mm
SP
mm
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
