VMB4 - VERIN PIED MACHINE - PRISE 2 PLATS ANGLE 2°

VMB4 - VERIN PIED MACHINE - PRISE 2 PLATS ANGLE 2°

Tigre

VMB4

VERIN PIED MACHINE
PRISE 2 PLATS ANGLE 2°
Description

  • Filetage : M16, M20, M24, M30
  • Ajustage et mise à niveau hauteur
  • Base appui direct, diamètre 83, 103, 123 mm 2 passages d'ancrage au sol
  • Version appui NB caoutchouc noir NBR Shore 70
  • Amortisseur antidérapant, insonorisant, etc
  • Tige à rotule inclinaison angle maxi 15 degrés sur verticale
  • - Type B2 bague prise 2 plats
  • Filetage métrique M16, M20, M24, M30 longueur selon X
  • Version A2 : acier inox AISI 304 (1.4301) conforme CE 2023/2006.
  • Version AZ : acier électro-zingué
  • Version F : vis filetage à pas fin
  • Charge statique limite mi longueur vis selon CSL (1 Newton = 0,102 Kgf)

MATIERE

  • PA6FV30 Polyamide renforcé chargé 30% fibre de verre

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : inox AISI 316 (1.4401), polyamide
traité anti UV, antigel -30°


VMB4 - VERIN PIED MACHINE - PRISE 2 PLATS ANGLE 2°
Appui direct
VMB4 - VERIN PIED MACHINE - PRISE 2 PLATS ANGLE 2°
Appui direct
VMB4 - VERIN PIED MACHINE - PRISE 2 PLATS ANGLE 2°

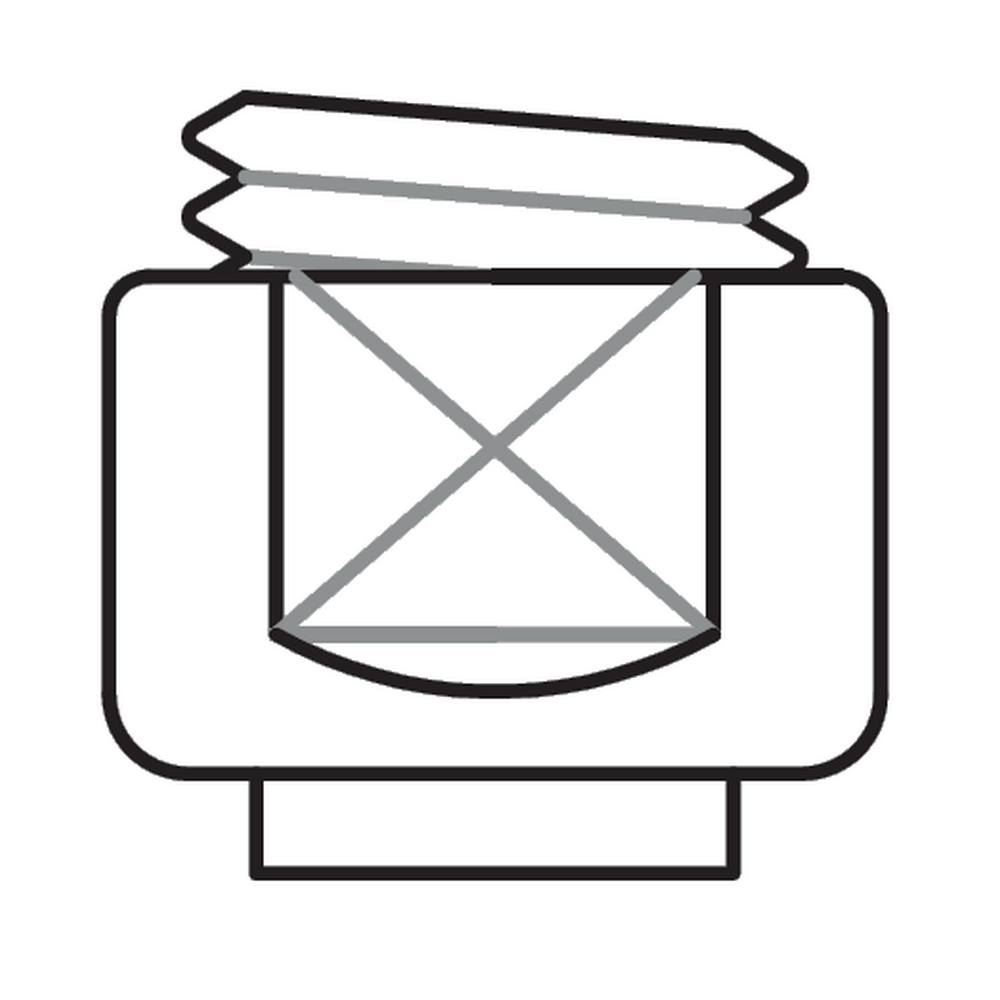

B2

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
B
mm
M
Filetage
X
mm
CLE
B2 mm
H
mm
h
mm
Am
mm
P
mm
E
mm
CSL
Newton
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6FV30 Polyamide 6 chargé 30% fibre de verre : résistance mécanique élevée et capacités de charge élevées. Bon comportement aux chocs, aux frottements, à abrasion et à l'usure. Bonne résistance thermique et aux agents chimiques. Température limite mini-maxi : air +5°C à +120°C et eau chaude +100°C. Inflammabilité : 94 HB
NBR Caoutchouc Nitrile Butadiène : bon comportement mécanique, bonne résistance aux huiles, aux hydrocarbures et solvants aliphatiques, aux huiles, graisses et produits pétroliers et aux températures. Sensibilité à la lumière, aux ultraviolets et à l'ozone. Situation de souplesse selon échelle duretée Shore A. Température d'utilisation mini maxi : air -25/+110°C et eau chaude maxi +80°C. Inflammibilité 94 HB. Adaptée aux industries alimentaires certification "FDA".
AISI304 (1.4301) conforme règlement CE NO.2023/2006. Acier inoxydable de structure austénitique avec haute résistance aux agents chimiques et à l'oxydation. Faible résidu magnétique. Température mini-maxi : air - 40°C + 170°C et eau +120°C. Secteurs d'application : milieux humides, corrosifs, ceux ou les normes hygiéniques sont requises, les industries alimentaires, laitières, chimico-pharmaceutiques, l'embouteillage et l'industrie électronique ou l'amagnétisme est nécessaire. Sur quantité appropriée : inox AISI 303 (1.4305) et AISI 316(14.4401.
SELECTION VERIN = calcul de la charge nécessaire maximale du vérin = Charge totale de l'appareil / nombre de vérins prévus *Si l'appareil est soumis à une force dynamique (travaux de montage, maintenance, etc) il faut doubler la charge totale = Charge totale x 2 / nombre de vérins prévus *Si des opérateurs interviennent : ajout de 1500 Newton par opérateur = Charge totale x 2 / nombre de vérins + (1500N x Nombre d'opérateur) *Dans le cas de vibrations constantes, étude précise à faire ... Notre bureau technique est à votre dispsition

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
