Description

  • Filetage : M8, M10
  • Ajustage et mise à niveau hauteur
  • Base appui direct diamètre 40, 50 mm
  • Version appui NB caoutchouc noir NBR Shore 70
  • Amortisseur antidérapant, insonorisant, etc
  • Tige fixe Filetage métrique M8, M10 longueur selon X
  • Prise en bout 6 pans creux selon HC : ISO 4026, UNI 5923, DIN 913
  • Version A2 : acier inox AISI 304 (1.4301) conforme CE 2023/2006.
  • Version AZ : acier électro zingué
  • Charge statique limite mi longueur vis selon CSL (1 Newton = 0,102 Kgf)

MATIERE

  • PA6FV30 Polyamide renforcé chargé 30% fibre de verre

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : inox AISI 316 (1.4401), polyamide
traité anti UV, antigel -30°


VMB - VERIN PIED MACHINE - VIS ATTACHE FIXE
Appui direct
VMB - VERIN PIED MACHINE - VIS ATTACHE FIXE
Appui direct

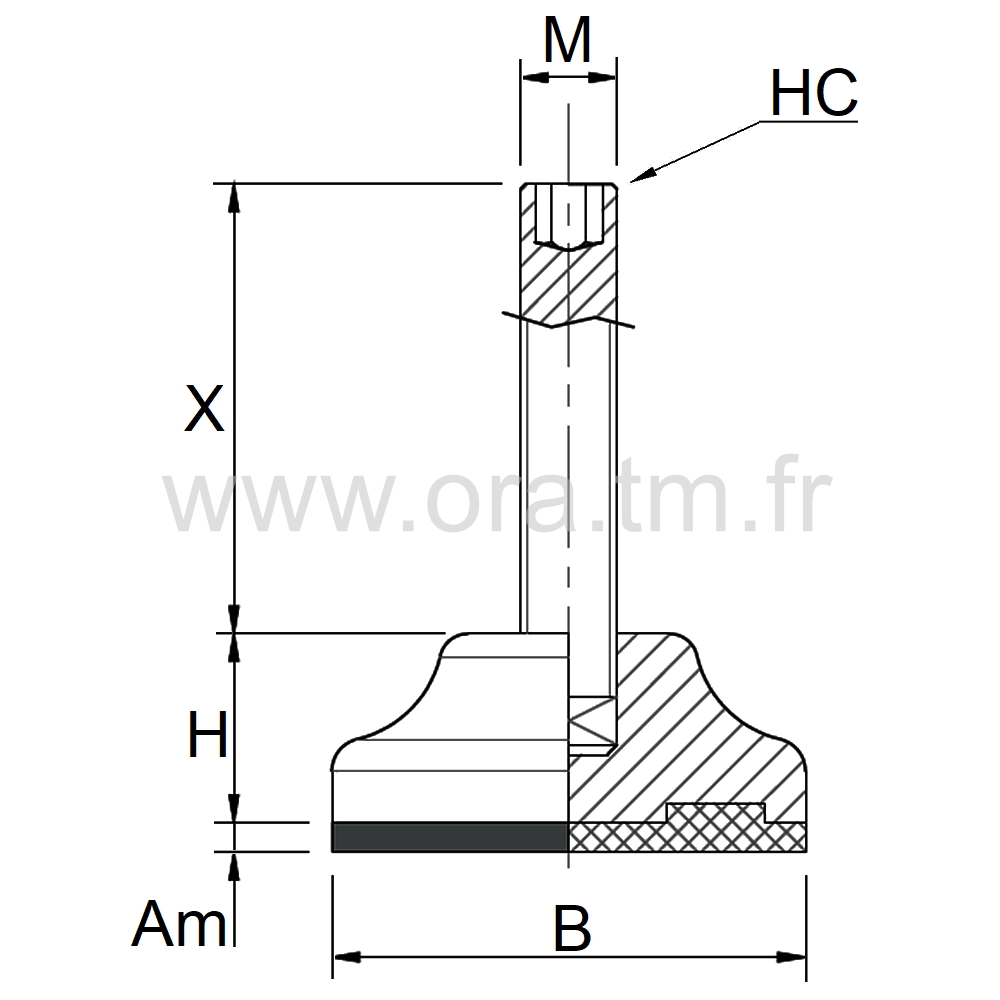

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
B
mm
M
Filetage
X
mm
HC
mm
H
mm
Am
mm
CSL
Newton
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6FV30 Polyamide 6 chargé 30% fibre de verre : résistance mécanique élevée et capacités de charge élevées. Bon comportement aux chocs, aux frottements, à abrasion et à l'usure. Bonne résistance thermique et aux agents chimiques. Température limite mini-maxi : air +5°C à +120°C et eau chaude +100°C. Inflammabilité : 94 HB
AISI304 (1.4301) conforme règlement CE NO.2023/2006. Acier inoxydable de structure austénitique avec haute résistance aux agents chimiques et à l'oxydation. Faible résidu magnétique. Température mini-maxi : air - 40°C + 170°C et eau +120°C. Secteurs d'application : milieux humides, corrosifs, ceux ou les normes hygiéniques sont requises, les industries alimentaires, laitières, chimico-pharmaceutiques, l'embouteillage et l'industrie électronique ou l'amagnétisme est nécessaire. Sur quantité appropriée : inox AISI 303 (1.4305) et AISI 316(14.4401.
SELECTION VERIN = calcul de la charge nécessaire maximale du vérin = Charge totale de l'appareil / nombre de vérins prévus *Si l'appareil est soumis à une force dynamique (travaux de montage, maintenance, etc) il faut doubler la charge totale = Charge totale x 2 / nombre de vérins prévus *Si des opérateurs interviennent : ajout de 1500 Newton par opérateur = Charge totale x 2 / nombre de vérins + (1500N x Nombre d'opérateur) *Dans le cas de vibrations constantes, étude précise à faire ... Notre bureau technique est à votre dispsition

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
