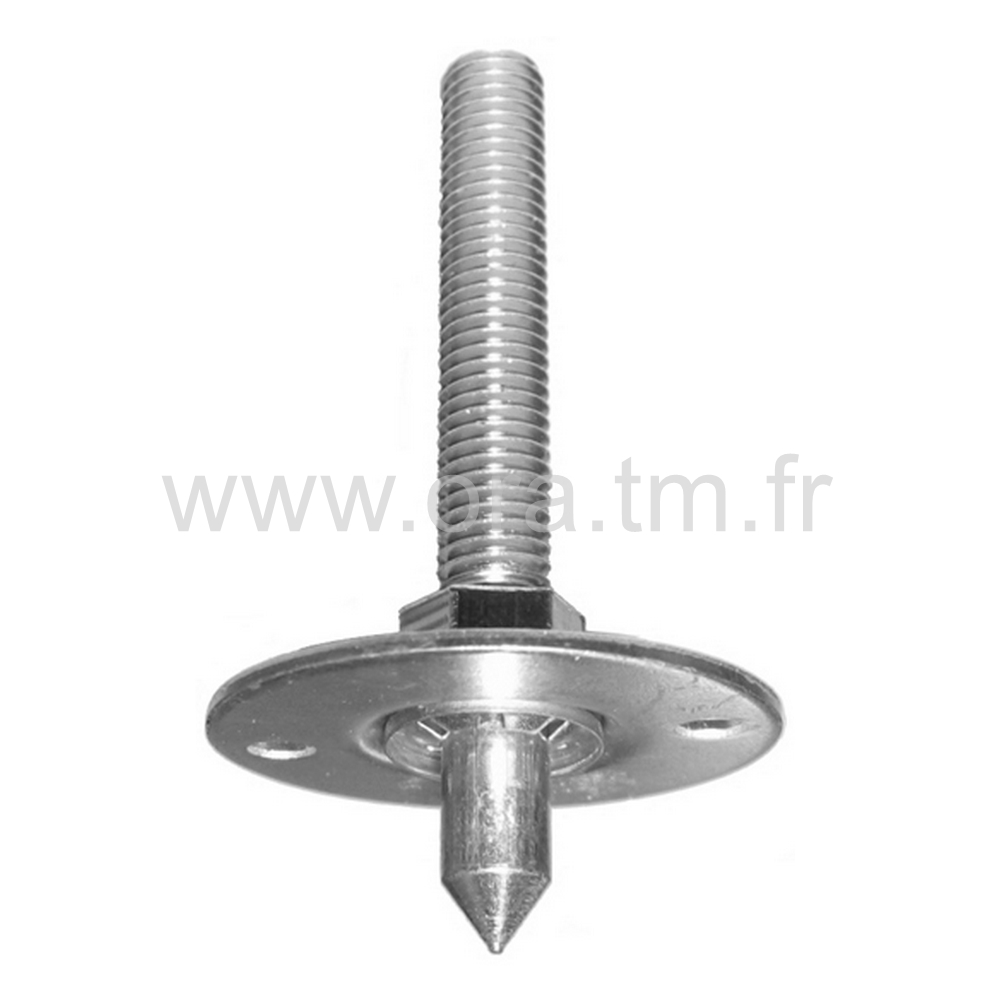

VGAM - VERIN GYROSCOPIQUE - BASE CYLINDRIQUE

VGAM - VERIN GYROSCOPIQUE - BASE CYLINDRIQUE

Tigre

VGAM

VERIN GYROSCOPIQUE
BASE CYLINDRIQUE
Description

  • Filetage : M10
  • Réglage hauteur et mise à niveau
  • Feuillard épaisseur 2 mm, avec/sans passage de fixation au sol selon d
  • Vis avec encliquetage libre et rondelle clips
  • Prise hexagonale selon CLE
  • Assemblage riveté libre, embase rotative
  • Version TA : Tige d'Ancrage pour accrochage direct au sol
  • Version ST : Sans Tige d'ancrage
  • Charge statique verticale limite selon CSL

MATIERE

  • Acier zingué

OPTIONS

Sur quantité appropriée : version TA sur base 60 et 80


VGAM - VERIN GYROSCOPIQUE - BASE CYLINDRIQUE
ST
VGAM - VERIN GYROSCOPIQUE - BASE CYLINDRIQUE
ST

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

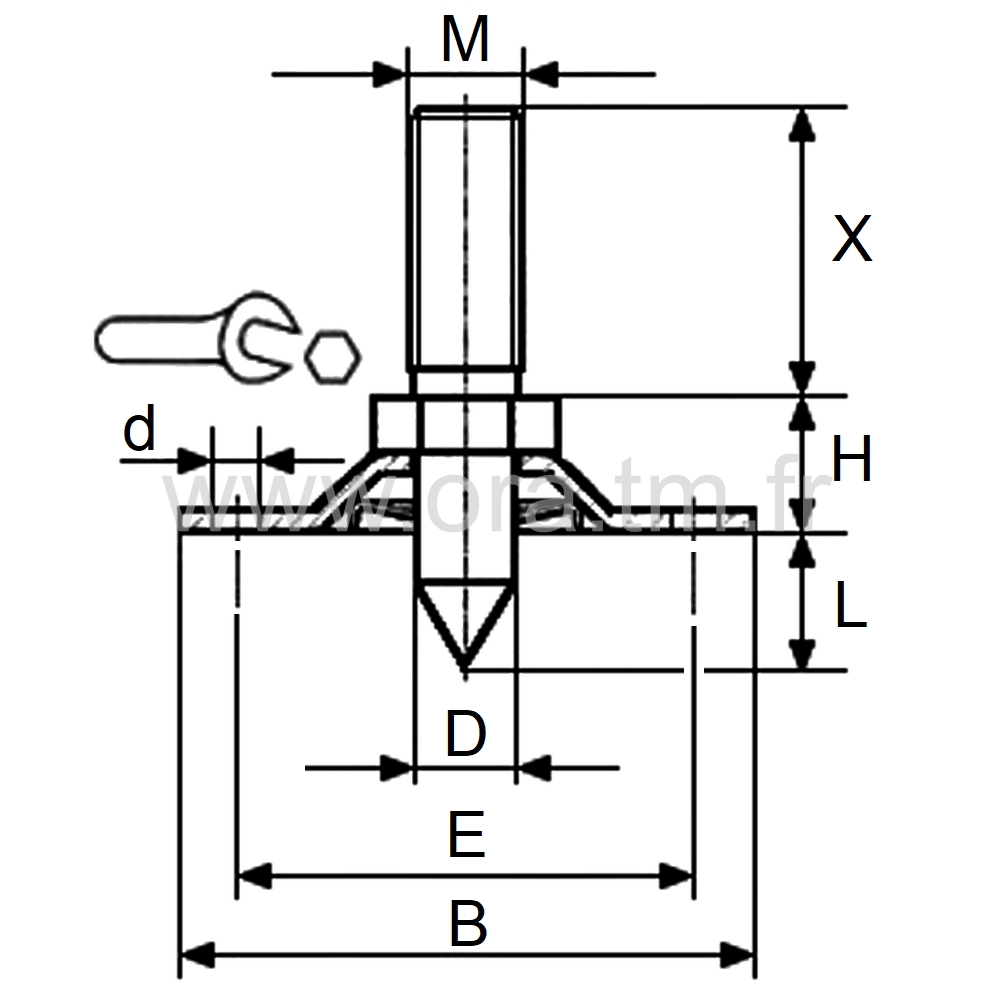

Références
B
mm
M
Filetage
X
mm
D
mm
L
15
d
mm
E
mm
H
mm
CLE
mm
CSL
Kg
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
