Les composants de réglage

VCR - VERIN ORIENTABLE - BASE RECTANGULAIRE

VCR - VERIN ORIENTABLE - BASE RECTANGULAIRE

Tigre

VCR

VERIN ORIENTABLE
BASE RECTANGULAIRE
Description

  • Filetage : M8, M10
  • Réglage hauteur et mise à niveau
  • Tige filetée à rotule acier zingué, prise hexagonale selon CLE
  • Inclinaison sur verticale angle maxi selon A
  • Ensemble assemblé
  • Version SP : tige filetée Sans Prise de clef
  • Charge statique verticale limite selon CSL

MATIERE

  • PA6-IM Polyamide -Impact Modified- résistance aux chocs

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : autre combinaison vis et base, autre
dimension, couleur selon sélection RAL, acier inoxydable


VCR - VERIN ORIENTABLE - BASE RECTANGULAIRE

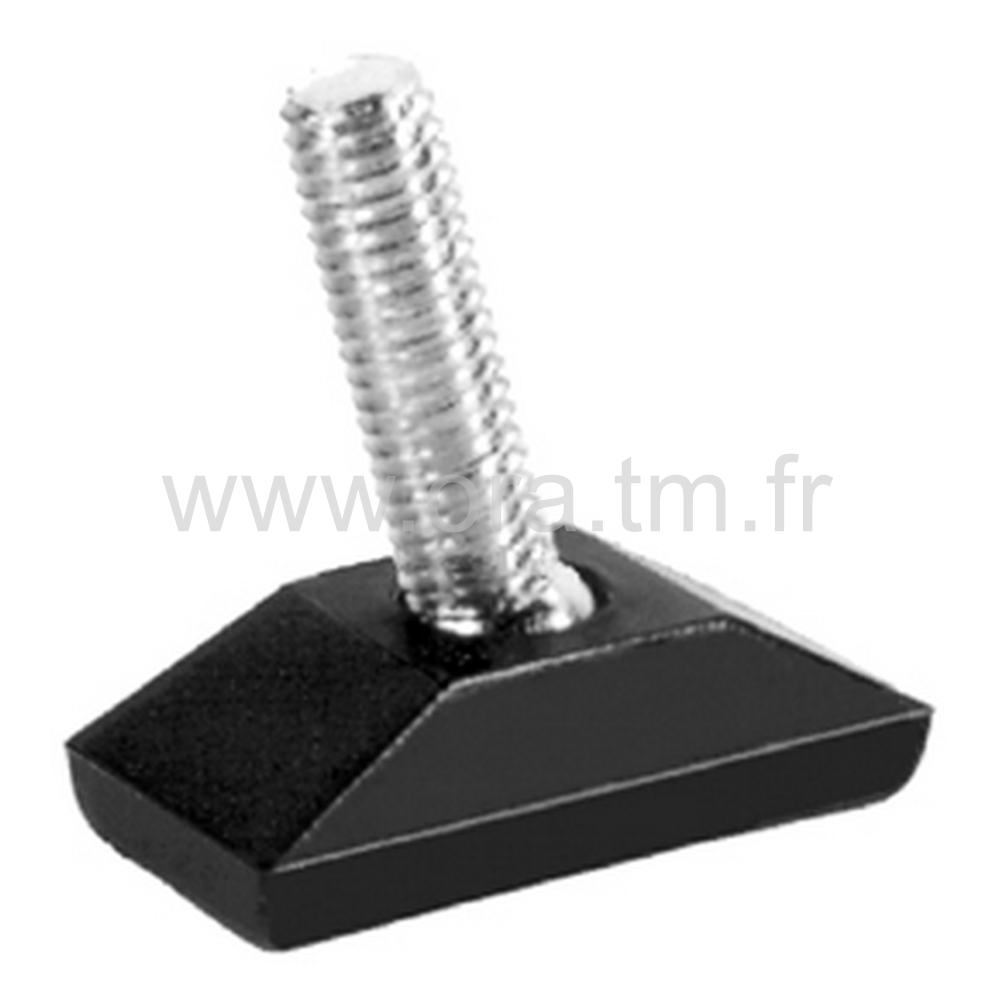

Type SP
VCR - VERIN ORIENTABLE - BASE RECTANGULAIRE
Application

Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
BxC
mm
M
Filetage
X
mm
H
mm
CLE
mm
A maxi
degres
CSL
Kg
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6-IM Polyamide 6 Impact Modified : meilleure résistance aux chocs et aux frottements, à l'abrasion, à la traction, à l'usure, aux solvants et au froid, difficilement inflammable, bon comportement électrique, diélectrique et chimique. Opacité, fragilité à sec, sensible aux UV et aux acides.

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
