SBA - VERIN MONOBLOC - BASE A FIXER

SBA - VERIN MONOBLOC - BASE A FIXER

Tigre

SBA

VERIN MONOBLOC
BASE A FIXER
Description

  • Réglage hauteur et mise à niveau
  • Appui plat, base ovale avec 2 passages d'ancrage au sol entraxe 43 mm
  • Corps hexagonal, prise selon CLE. Version 30 sans embase
  • Fixation directe matière taraudage débouchant
  • - Type SBA 30 sans embase ovale
  • - Type Z : surmoulage insert écrou Hu, acier zingué
  • Utilisation : pieds de baignoire, meuble et appareil
  • Charge statique verticale limite selon CSL

MATIERE

  • PP Polypropylène

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : autre dimension, acier inoxydable.
Couleur sélection HP20 et RAL


SBA - VERIN MONOBLOC - BASE A FIXER
SBA 65 M10
SBA - VERIN MONOBLOC - BASE A FIXER
SBA 65 M10
SBA - VERIN MONOBLOC - BASE A FIXER
SBA 30 M12
SBA - VERIN MONOBLOC - BASE A FIXER
SBA 30 M12

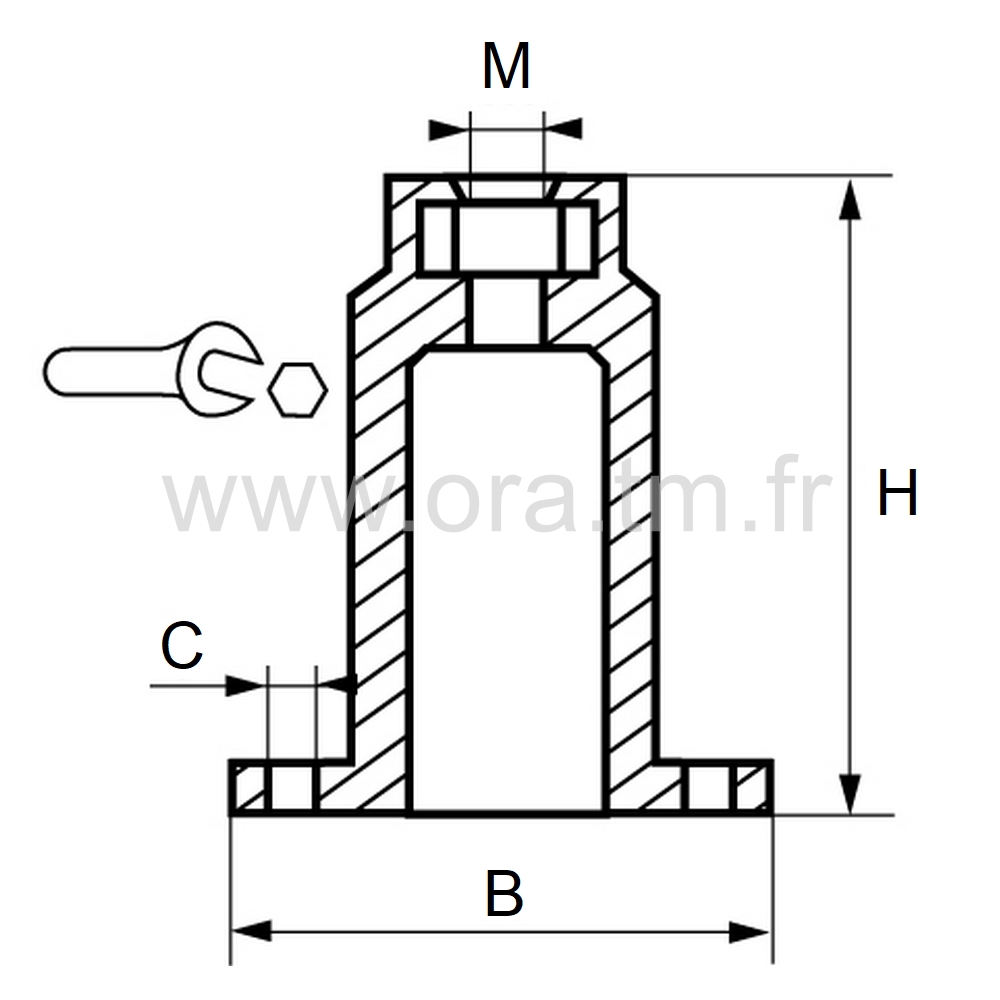

SBA - VERIN MONOBLOC - BASE A FIXER
Type Z
Références
H
mm
M
Filetage
C
mm
B
mm
CLE
mm
CSL
Kg
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PP Polypropylène : bonne tenue mécanique, grande rigidité, bonne résistance à la flexion, aux chocs, à la fatigue dynamique, aux hautes températures, aux produits chimiques, faible absorption d'eau, bon isolant électrique même en milieu humique. Sensibilité aux ultraviolets et aux basses température. Rappel : les détériorations et ruptures provenant de dilatations, de chocs thermiques et d'exposition aux ultraviolets sont hors garantie.

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
