Les composants de manœuvre

BGR - VERNIER DE GRADUATION - PRISE MOLETEE

BGR - VERNIER DE GRADUATION - PRISE MOLETEE

Tigre

BGR

VERNIER DE GRADUATION
PRISE MOLETEE
Description

  • Boîtier cylindrique, disque frontal aluminium satiné
  • Type vernier, marquage blanc avec graduation 0 à 9
  • Ecrou zingué et vis de pression acier bruni, ensemble assemblé
  • - Fixation : passage cylindrique diamètre selon d
  • Tige filetée prise six pans creux pour serrage clef allen 2mm sur plats

MATIERE

  • PA6 Polyamide

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : couleur selon sélection RAL
visserie acier inoxydable


Références
D
mm
d
mm
A
mm
H
mm
h
mm
h1
mm
d1
mm
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6-6.6 Polyamide. Très bonnes propriétés mécaniques au niveau abrasion, chocs, fatigue, frottements, traction et usure. Bonne résistance thermique et isolation électrique. Très bonne résistance aux solvants : pétrole, huile lubrifiante, essence, benzène, acétone, trichloréthylène, éther de pétrole. Non affecté par la majorité des acides à l'état dilué. Conditions d'inflammabilité : difficile à auto-exinguible. Opacité, fragilité à sec, sensible aux UV, faible résistance aux acides

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

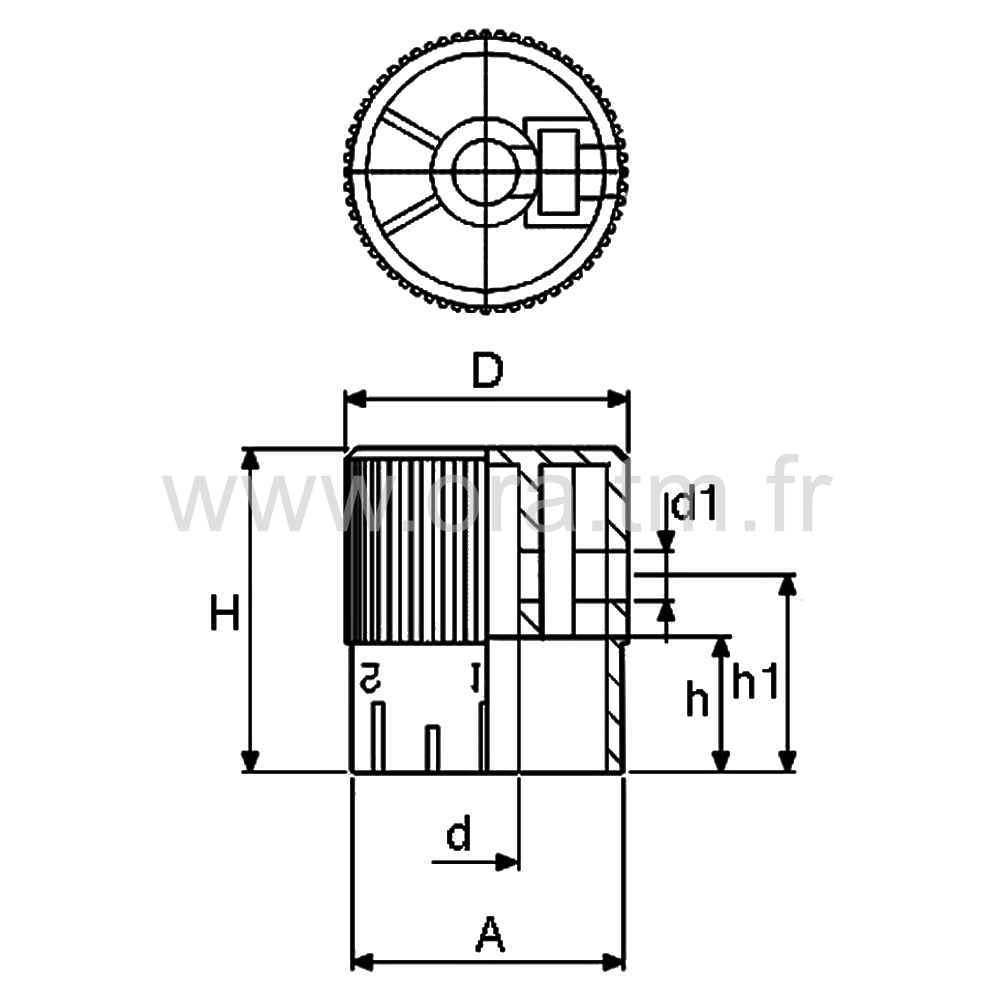

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
