Les composants de réglage

VTC - VERIN RIGIDE - BASE CONIQUE

VTC - VERIN RIGIDE - BASE CONIQUE

Tigre

VTC

VERIN RIGIDE
BASE CONIQUE
Description

  • Réglage hauteur et mise à niveau
  • Appui plat, base conique diamètre 30, 46 mm prise carrée selon CLE
  • Vis acier zingué, ensemble assemblage vissé

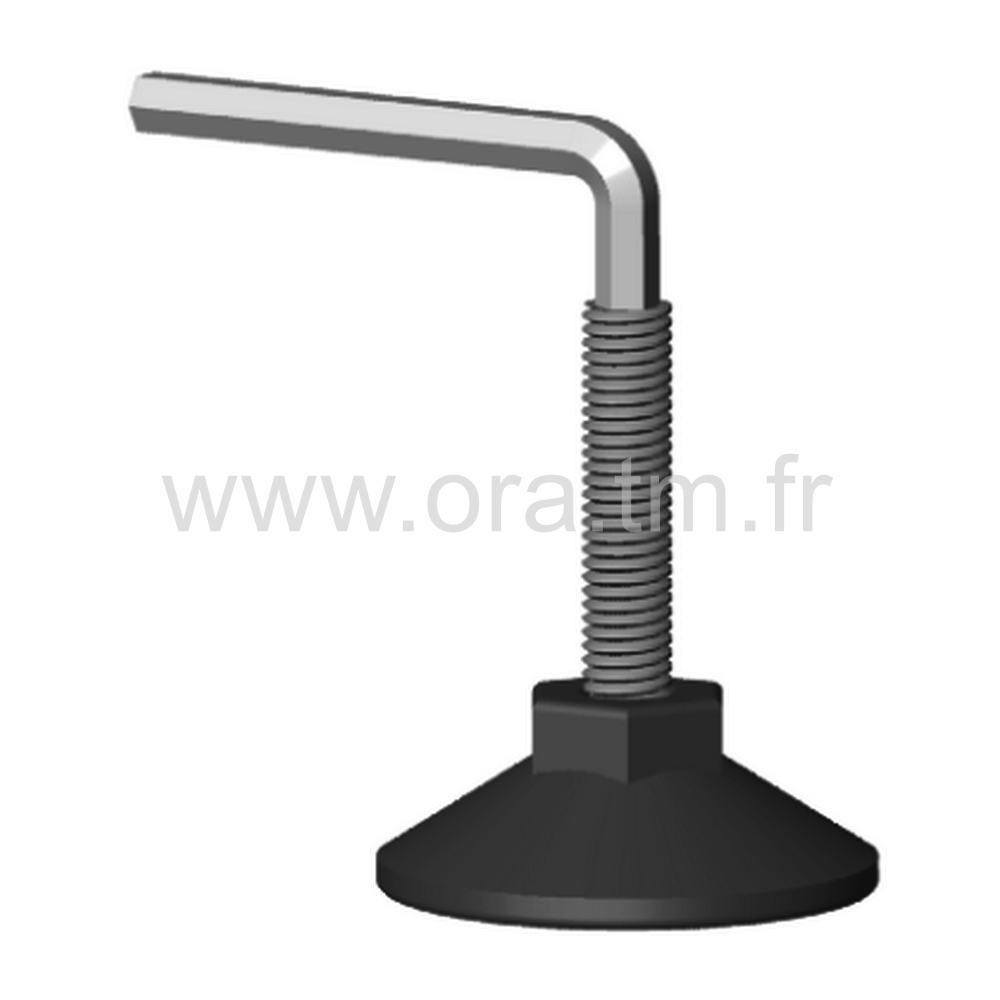

  • Version HC prise hexagonale en bout de vis
  • Charge statique verticale limite selon CSL

MATIERE

  • PA6-IM Polyamide - Impact Modified - résistance aux chocs

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : autre couleur, autre dimension, acier
inoxydable, assemblage avec insertion

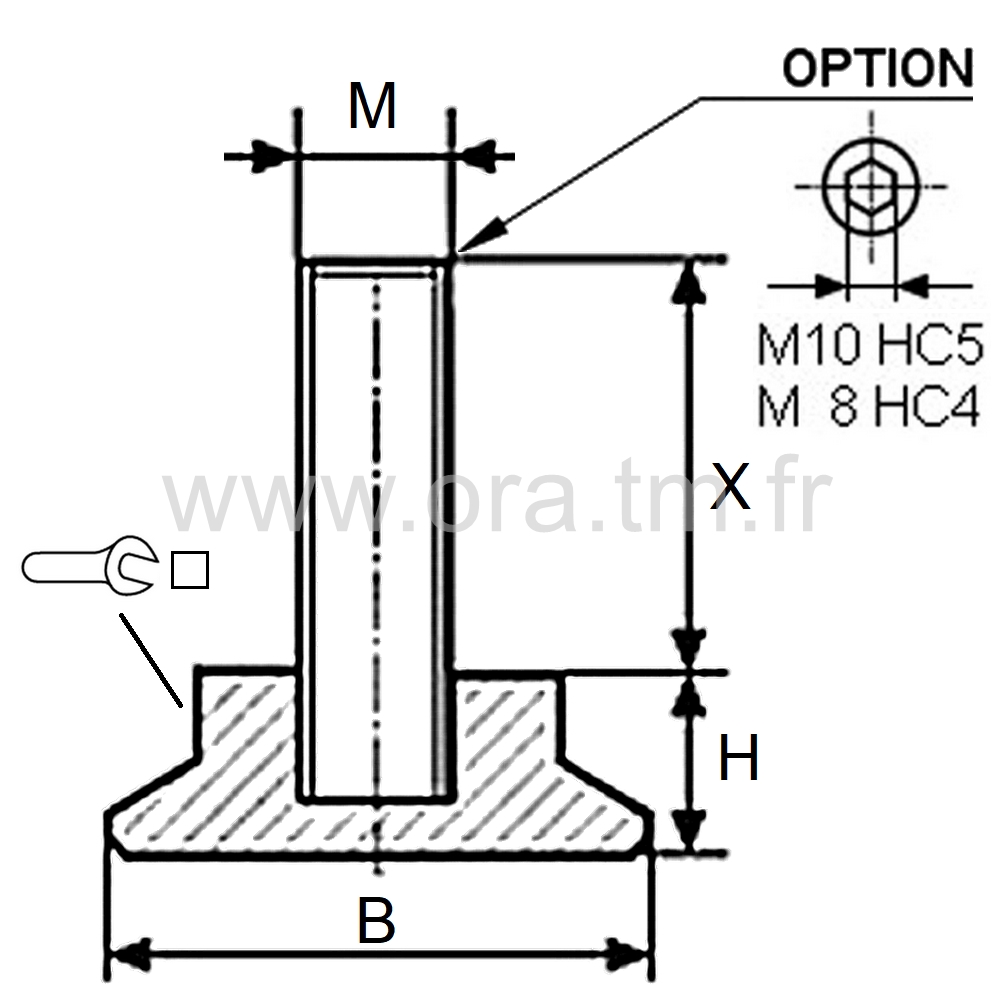

VTC - VERIN RIGIDE - BASE CONIQUE
Type HC
Références
B
mm
M
mm
X
mm
CLE
mm
H
mm
CSL
Kg
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6-IM Polyamide Impact Modified : meilleure résistance aux chocs et aux frottements, à la traction, à l'abrasion et à l'usure, aux solvants et au froid, difficilement inflammable, bon comportement diélectrique, électrique et chimique. Fragilité à sec, aux acides et aux ultraviolets SPECIFICATIONS ORAJUST

Généralités
Dimensions indiquées en mm sauf autre indication
Tolérance générale selon NF T 58.000 classe N
Caractéristiques des plastiques utilisés
Voir PDF
Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance qualité moyen 6H/6g
Extrêmité brut de roulage
Revêtement et traitement conforme ROHS.
Tolérance sur longueur filetée utile +/- 2 mm
Tolérence des vis qualité 6H/6h selon norme NF.E.03.051

Montage

Conseil d'utilisation : Ajuster la puissance de la visseuse à la capacité de résistance de la prise de vissage rapide.
Lors du couplage avec une insertion, le vérin doit être vissé complètement sur celle-ci avant l’emmanchement dans le support.
L’opération de réglage de hauteur et le déplacement du meuble ou de l’appareil doivent être effectués vérins hors charge.
Responsabilité : Les détériorations et les dommages qui résultent de conditions anormales d'entreposage, d'utilisation ou qui sont consécutifs à des chocs ne sont pas couverts par la garantie.
Dans le cadre de l’amélioration et du développement permament de ses produits, ORA S.A.S. se réserve le droit de modifier ceux-ci.
