PSB - POIGNEE DE SERRAGE - PRISE 3 BRANCHES

PSB - POIGNEE DE SERRAGE - PRISE 3 BRANCHES

Tigre

PSB

POIGNEE DE SERRAGE
PRISE 3 BRANCHES
Description

  • Enjoliveur à pression, couleur aluminium satiné, ensemble assemblé
  • Fixation surmoulée, insert acier zingué
  • - Tige filetée longueur utile selon X

MATIERE

  • PA6 Polyamide

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : couleur sélection RAL



Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

Références
D
mm
M
Filetage
X
mm
A
mm
B
mm
H
mm
PA6 Polyamide. Bonne propriété mécanique, faible coefficient de frottement, bon comportement à l'abrasion, à l'usure, aux solvants et bonne résistance thermique, isolation électrique,... Opacité, fragilité à sec, sensible aux UV, faible résistance aux acides.

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

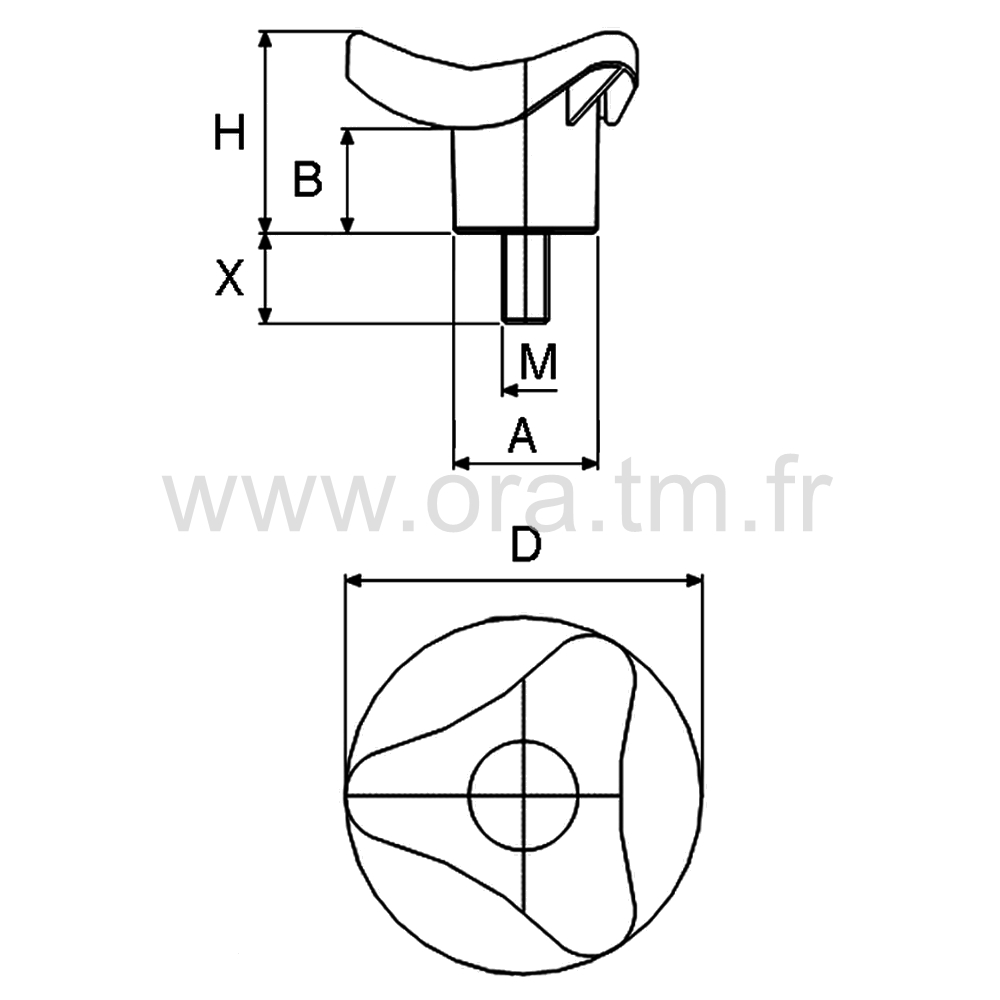

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
