PSF - POIGNEE DE SERRAGE - PRISE 2 BRANCHES

PSF - POIGNEE DE SERRAGE - PRISE 2 BRANCHES

Tigre

PSF

POIGNEE DE SERRAGE
PRISE 2 BRANCHES
Description

  • Fixation surmoulée, insert acier zingué
  • - Tige filetée longueur utile selon X

MATIERE

  • PA6FV Polyamide renforcé 30% fibre de verre

COLORIS FINITION STANDARD

  • Noir

OPTIONS

Sur quantité appropriée : couleur sélection RAL, autre dimension



Cliquez sur la référence choisie afin d'ouvrir l'écran d'accès aux articles avec le détail des coloris, types, variantes, etc ... et d'effectuer votre demande d'échantillons et de prix

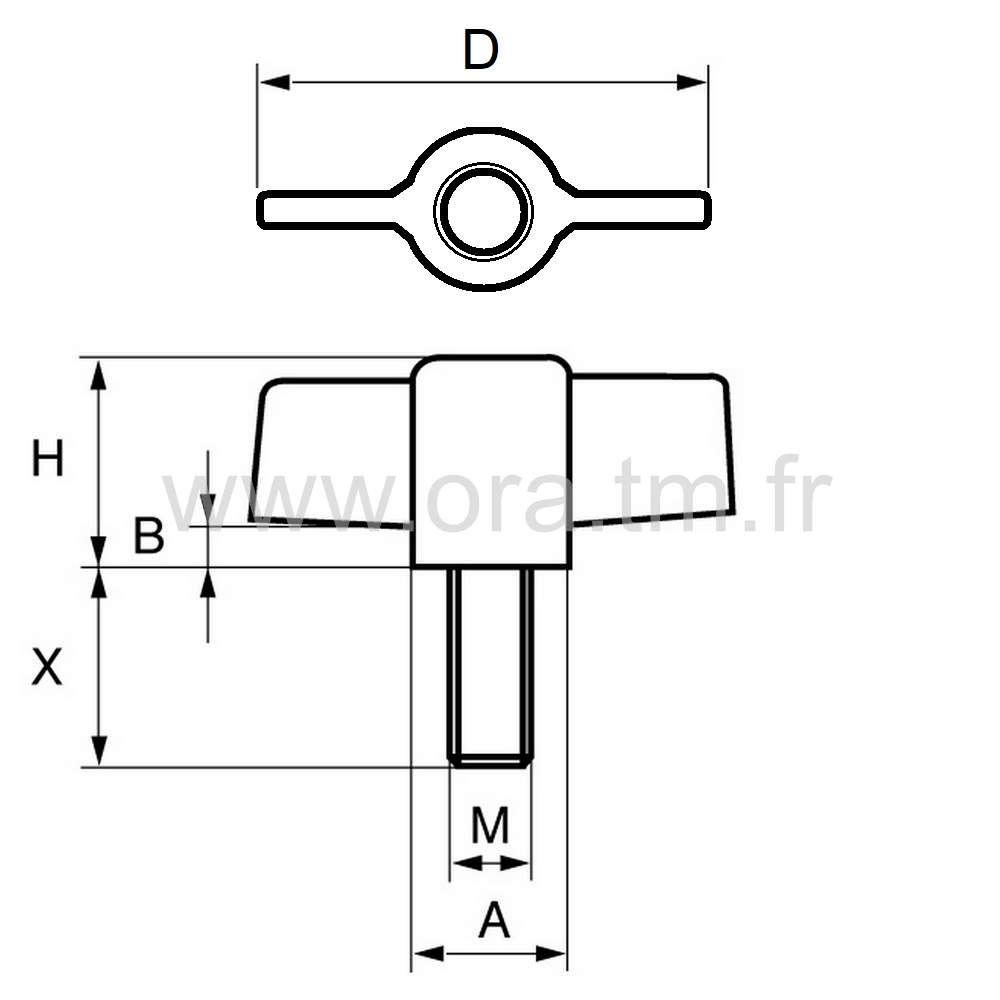

Références
D
mm
M
Filetage
X
mm
A
mm
B
mm
H
mm
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
×
Connectez-vous pour accéder à nos articles
PA6-6.6FV Polyamide chargé fibre de verre. Très bonne résistance mécanique au niveau traction, choc, fatigue, frottement et usure. Bonne isolation électrique. Très bonne résistances aux solvants : pétrole, huile lubrifiante, essence, benzène, acétone, trichloréthylène, éther de pétrole. Non affecté par la majorité des acides à l'état dilués Conditions d'inflammabilité : difficile à auto-extinguible. La fibre de verre améliore les caractéristiques mécaniques au niveau flexion et tension (faible valeur de choc) et le comportement thermique. Opacité, fragilité à sec, sensible aux UV, faible résistance aux acides.

Généralités
Les dimensions sont indiquées en mm sauf autre indication
Tolérance des pièces moulées selon NF T 58.000 classe Normale
Caractéristiques des plastiques utilisés
Voir PDF
Types d’utilisation

Croquis cotés

Caractéristiques des organes filetés
Acier de frappe à froid, classe 6.6
Filetage à pas gros, tolérance 6H/6g
Extrémité brut de roulage
Tolérance sur longueur utile ± 2 mm
Tolérance des vis qualité 6H/6g selon norme NF.E.03.051
Revêtement et traitement conforme ROHS.

Couples et efforts moyens en utilisation normale

Extrémités spéciales pour applications particulières

Dans le cadre du développement et de l’amélioration permanente de ses produits,ORA S.A.S. se réserve de modifier ceux-ci.
